现场接线连接器

在溫度量測系統中，感測元件本身固然重要，但連接方式往往直接影響現場安裝效率、維護便利性與訊號穩定度。對於需要在設備端快速佈線、拆裝或更換感測器的應用來說，現場接線連接器是建立可靠熱電偶連接的重要環節，特別適合工業設備、測試治具與自動化產線中的溫度訊號接續需求。

本分類聚焦於可於現場安裝的熱電偶連接方案，涵蓋不同熱電偶型別、插頭方向與公母配置，方便依實際配線空間與設備介面進行選型。若您正在規劃感測器端接、設備端快速替換，或希望讓維護作業更標準化，這類產品通常能提供相當實用的佈線彈性。

適合工業現場的熱電偶接續方式

現場接線連接器的價值，不只在於把線接上，更在於讓溫度訊號能以更有條理的方式整合到設備之中。相較於完全固定式接線，這類連接器更有利於感測器更換、模組維修與配線標準化，特別是在設備空間有限、佈線密集或需要快速檢修的環境中，能明顯提升作業效率。

此類產品常見於熱電偶延伸線與設備端接口之間，作為現場可安裝的連接節點。從本分類可見，產品設計重點包括 M12 4 pin 介面、雙熱電偶配置以及適合工業環境的防護能力，對需要兼顧訊號辨識、安裝便利與基本環境防護的應用尤其實用。

選型時可先看 4 個重點

第一是熱電偶型別是否一致。此分類涵蓋 K、J、T 等不同型別，對應的補償導體材料與配線識別也不同。若型別不匹配，可能影響量測準確性，因此在更換或新增連接器時，應先確認現場使用的是哪一種熱電偶。

第二是連接器的公母端配置。設備端、延伸線端與感測器端的介面不一定相同，因此選擇 Male 或 Female 前，建議先確認現場對接端的實際結構，避免安裝時出現不相容情況。

第三是外型方向。若佈線空間充裕，直式設計通常較容易施工；若設備後方、機櫃側邊或感測點附近空間有限，則直角型常更容易整理線路並減少彎折壓力。第四則是環境條件，例如是否需要基本防塵防水能力、是否經常接觸油污或潮濕區域，這些都會影響連接器型式的選擇。

本分類涵蓋的配置方向與型別

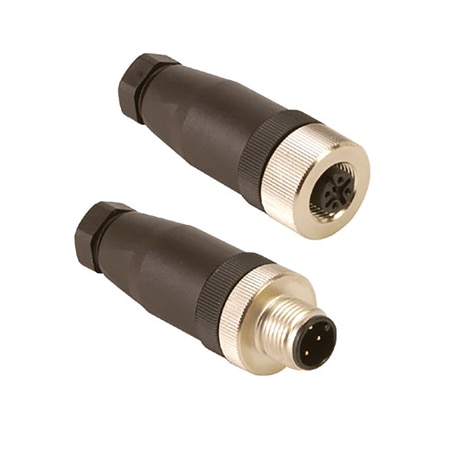

從代表性產品來看，本分類主要提供 M12 4 pin 的熱電偶現場接線連接器，並區分為直式與直角式兩種方向，同時有 Male 與 Female 可選。這樣的配置有助於因應不同設備面板、感測器延伸線與機台安裝位置所需，讓配線不必為了接頭形式而額外妥協。

在熱電偶型別方面，可見 K、J、T 三種常見應用。例如 K 型常用於較廣泛的工業溫度監測場景；J 型常見於特定設備與既有系統配線；T 型則常用於需要對應特定量測條件的場合。選擇時應以既有感測器規格與整體量測回路一致性為優先，而不是只看機械尺寸是否吻合。

代表產品與應用情境

若您需要直式、公頭且用於 K 型熱電偶，可參考 OMEGA M12-KK-S-M-FM；若安裝空間較受限，直角型的 OMEGA M12-KK-R-F-FM 也更適合在側向出線或狹小空間中使用。這類差異看似細節，實際上對現場佈線是否順手影響很大。

若系統採用 J 型或 T 型熱電偶，也可依相同邏輯選擇對應型號，例如 OMEGA M12-JJ-S-M-FM、OMEGA M12-JJ-R-F-FM、OMEGA M12-TT-S-F-FM 或 OMEGA M12-TT-R-M-FM。這些產品共同特徵在於可現場接線、支援雙熱電偶應用，並具備 IP67 等級防護，適合用於需兼顧連接穩定與現場維護便利性的工業量測環境。
