千斤顶面板

在多點溫度量測、實驗室配線台與工業測試系統中，現場訊號往往需要先經過集中整理，再送往儀表、切換設備或資料擷取系統。這類應用中，千斤頂面板的價值不只是提供整齊的前端接點，更在於讓熱電偶與 RTD 配線維護、切換與擴充變得更有效率。

此類面板常見於 19 英吋機架配置，適合需要多通道接入的溫度量測架構。對於需要一致化端口、降低接線混亂並提升日後維修便利性的使用者來說，選擇合適的面板形式、孔位數與對應熱電偶型別，是建置系統時的重要環節。

千斤頂面板在溫度量測系統中的角色

千斤頂面板可視為多通道溫度訊號的集中介面，讓前端感測器與後端量測設備之間建立更有條理的連接方式。當系統中同時存在多支熱電偶或 RTD 時，面板能協助使用者快速辨識通道、減少錯接風險，也讓配線盤面保持清楚。

相較於分散式單點連接，面板化設計更適合中大型量測架構，尤其是測試台、環境試驗設備、製程監測站或校驗工位。若整體系統還需要其他形式的訊號轉接，也可依安裝條件延伸搭配DIN 導軌連接器，在控制櫃內建立更一致的配線邏輯。

適合哪些應用情境

當量測點數從數個通道增加到數十個通道時，單純依靠散接方式往往不利於管理。千斤頂面板特別適合需要集中接入、前面板操作與快速辨識插孔的場合，例如溫度巡檢、資料擷取、材料試驗、熱處理設備監控，以及實驗室多工位量測。

若使用者需要在固定機架內安裝，19 英吋面板形式尤其常見。這類設計可與儀器、切換器或記錄設備整合在同一機櫃中，讓整體系統更容易規劃。對於需要更高密度或不同接點形式的配置，也可視需求了解多針連接器，針和插座等相關方案。

選型時應注意的重點

挑選面板時，第一個關鍵是通道數。本類產品可見 20、30、40 插孔等配置，分別對應 2、3、4 排連接排列。若系統目前通道數接近上限，通常會建議預留一定擴充空間，以避免後續重新更換整片面板。

第二個重點是感測器型別相容性。不同熱電偶型別，如 J、K、T、E，材料組成不同，面板與連接器也應對應相同量測需求，以降低接點誤差與混用風險。部分型號亦提供 U 型配置，適合特定接線需求。除此之外，還需確認面板尺寸、機架安裝空間、前端操作便利性，以及是否需要儀表開孔等機構條件。

本類產品的常見配置特色

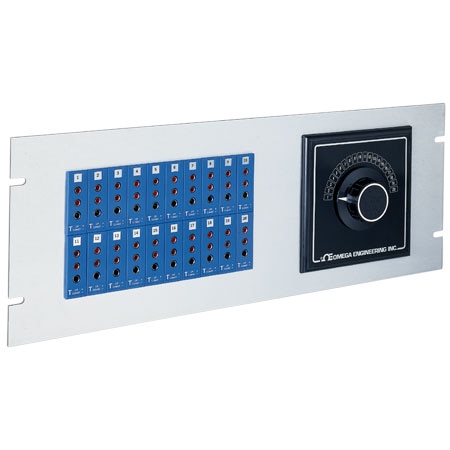

從頁面中的代表型號可看出，此類面板多採 19 英吋長度，並提供 20、30、40 插孔等不同容量，方便使用者依量測點數規劃。像是 OMEGA 19TJP2-20-J-OSW-MTR、19TJP3-30-K-OSW-MTR，以及 19TJP4-40-T-OSW-MTR，便分別對應不同排數與插孔密度，適用於由中小型到較高通道數的溫度量測佈局。

在連接形式上，這些產品採用 3-Prong Standard Female Thermocouple Connector，適合做為前端標準化接點。若系統同時包含不同形式的感測器轉接與佈線，也能搭配接線板和接線片，讓後端整理與維修更有效率。

品牌與代表產品參考

本類別中的代表品牌為OMEGA，其產品在溫度量測與感測器配件領域相當常見。以目前頁面中的型號來看，可見其面板產品主要圍繞機架安裝、多排插孔配置，以及對應不同熱電偶型別的需求，便於使用者依實際量測系統進行對應選擇。

例如需要較高通道密度時，可參考 40 插孔版本；若屬於中等規模的配線架構，30 插孔版本通常更容易在空間與成本間取得平衡；而 20 插孔型號則較適合通道數較少、但仍希望保有前面板集中管理優勢的應用。選型時不必只看型號長短，而是先回到通道數、感測器型別與安裝條件三個核心面向。

如何規劃更穩定的面板配線

要讓量測系統長期穩定運作，除了面板本身規格外，配線規劃也很重要。實務上建議先整理感測器型別分布，避免不同熱電偶制式在同一區域混插；再依設備操作習慣安排通道標示、上下排順序與保留備用孔位，這些細節都會直接影響後續維護效率。

若系統需要與控制板、訊號轉接板或小型電子模組整合，也可視空間條件評估PCB 連接器等相關品項。透過前端面板、後端接線與模組化連接的搭配，可以讓整體溫度量測架構更清楚，也更容易維護與擴充。

常見問題

千斤頂面板是否只能用於熱電偶？

不一定。依頁面中的產品名稱可見，部分型號可搭配 TC 與 RTD 連接器使用，但實際仍需依各型號的連接形式與系統需求確認。

20、30、40 插孔該怎麼選？

最直接的方式是依目前量測點數與未來擴充需求評估。若通道數會逐步增加，通常可預留適度餘量，避免後續整組更換。

不同熱電偶型別可以混用嗎？

在系統設計上應盡量避免混用不相容的連接配置。J、K、T、E 等型別對應材料不同，選擇相符的面板與連接器，有助於維持量測一致性。

結語

對需要多通道、集中化與可維護性的溫度量測系統而言，合適的千斤頂面板能有效改善接線管理與日常操作效率。從 19 英吋機架尺寸、插孔數量，到 J、K、T、E、U 等不同型別配置，選型的關鍵始終在於實際通道需求、相容性與未來擴充規劃。

若您正在建立或優化量測配線架構，建議先從系統通道數、感測器類型與安裝方式著手比對，再進一步篩選合適型號。這樣不僅較容易找到符合現場需求的產品，也能讓後續維修與系統整合更順暢。
