面板安装连接器

在熱電偶與溫度量測系統中，訊號從感測點送到控制盤面之前，連接方式往往直接影響配線效率、維護便利性與量測穩定度。對需要在機台、控制箱或測試面板上集中管理溫度訊號的使用者而言，面板安裝連接器是建立整齊、可辨識且便於維修之介面的常見做法。

這類元件特別適合需要穿越面板、固定於機殼或儀控箱前板的應用場景。透過標準化安裝方式，現場人員能更快速完成接線、分路與回路識別，也更有利於後續擴充多點溫度監測系統。

面板安裝連接器在溫度量測中的角色

面板安裝連接器常見於溫度感測訊號需要由外部探頭導入設備內部的場合，尤其適合控制盤、試驗設備、加熱系統與多通道量測面板。它的核心價值不只是「連接」，更在於將原本分散的感測線路整理成可固定、可標示、可維護的介面。

相較於直接拉線穿孔或以臨時接線方式處理，面板化配置能降低現場配線混亂的風險，並讓檢修與更換更有效率。當系統中存在多組熱電偶回路時，穩定的機械固定與清楚的通道管理尤其重要。

適合哪些應用情境

如果設備需要在面板上集中收納溫度訊號，或希望外部探頭能快速接入、拆換與辨識，面板安裝形式通常比一般自由配線更合適。常見情境包括實驗室溫度測試架、製程加熱設備、烘箱控制系統、包裝機台與工業監控盤面。

對於多點監測需求較高的系統，使用面板安裝連接器也有助於建立一致的接線邏輯。若系統還需要與其他安裝形式搭配，可一併參考DIN 導軌連接器，以利在盤內做進一步的模組化分配。

選型時建議注意的幾個重點

挑選面板安裝連接器時，首先應確認實際安裝位置與面板開孔條件。不同盤面厚度、開孔尺寸與前板空間，會影響元件是否容易安裝，以及後方配線是否足夠整齊。若系統已規劃固定孔位或標準面板尺寸，選型時更應優先核對機械尺寸。

其次是回路數量與切換需求。若應用涉及多點熱電偶集中選擇或切換，則需考慮位置數、接點結構與切換邏輯。例如先接通後斷開或先斷開後接通的差異，會影響訊號切換過程中的瞬間狀態，這在量測或校驗流程中相當重要。

另外，接點材料與接觸電阻也值得留意。對低電壓、低電平的溫度訊號而言，穩定的接觸性能有助於降低不必要的誤差來源。若系統是多通道面板架構，也可視需求延伸搭配多针连接器，针和插座，便於集中連接與分線。

以 OMEGA 產品為例的類型理解

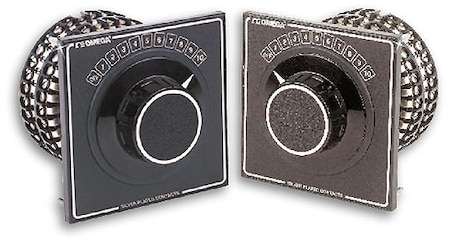

在此類應用中，OMEGA提供的旋轉熱電偶選擇開關，可作為理解面板安裝解決方案的代表例子。像是 OMEGA SW144G-16-M、OMEGA SW144G-20-B、OMEGA SW144G-24-M，以及 OMEGA SW144G-34-B，皆屬於可安裝於面板上的多位置切換元件，適合多點熱電偶訊號的選擇與切換管理。

從已提供的型號資訊來看，這些產品具備多種位置數選擇，涵蓋 16、18、20、24、30 到 34 等不同通道規模，並採用 4 極設計。部分型號採Make Before Break，部分則為Break Before Make，因此在規劃訊號切換流程時，可依據系統對切換連續性或隔離性的需求來評估。

此外，這些型號採用面板開孔直徑約 92 mm、面框尺寸 96 mm 的配置，能反映出此類面板安裝元件在實務上常需兼顧操作面積、盤面辨識與後方安裝深度。這類資訊雖不代表所有面板安裝連接器的規格都相同，但對工程選型具有良好的參考價值。
