雷サージ保護装置

落雷や開閉サージによる瞬間的な過電圧は、制御盤、通信機器、計測機器、電源設備に見えにくいダメージを与える要因のひとつです。設備停止や誤動作、部品劣化のリスクを抑えるうえで、雷サージ保護装置は接地や受雷設備と並んで重要な役割を担います。

とくに工場、ビル設備、インフラ系の盤内機器では、直撃雷だけでなく、近傍落雷や配線経由で侵入するサージへの配慮が欠かせません。このカテゴリでは、電源系・信号系の保護を考える際の基本的な視点と、周辺設備との組み合わせ方を整理しながら、選定時に確認したいポイントをわかりやすく紹介します。

雷サージ保護装置の役割

雷サージとは、雷に起因して配線や設備へ流入する一時的な高電圧・大電流のことです。これにより、絶縁破壊、半導体部品の損傷、通信エラー、制御信号の乱れなどが発生することがあります。見た目に異常がなくても、内部部品の寿命を縮めてしまうケースも少なくありません。

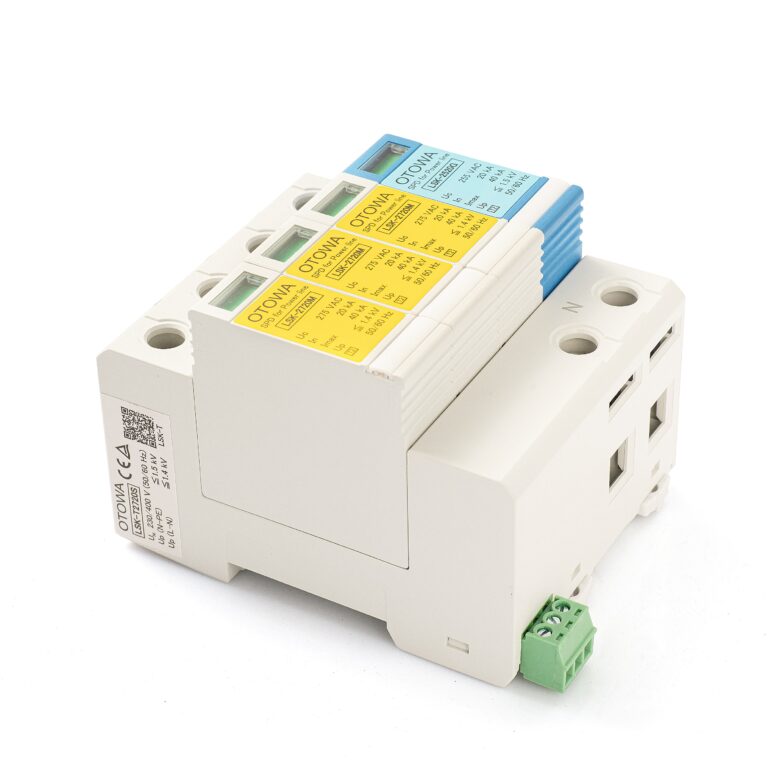

雷サージ保護装置は、こうした過渡的なエネルギーを逃がし、機器に加わる電圧を抑えるための保護機器です。単体で万能というより、受雷、接地、配線設計、盤構成とあわせて考えることで、設備全体としての保護レベルを高めやすくなります。

どのような設備で必要性が高いか

雷害対策が重視されるのは、停止コストの大きい生産ライン、ビル管理設備、監視カメラや通信ネットワーク、遠隔監視機器、電力関連設備などです。屋外配線が長い設備、他棟へまたがる配線、センサーや通信線が多いシステムでは、電源ライン以外からサージが侵入する可能性も考慮する必要があります。

また、雷の多い地域だけが対象とは限りません。近年は電子化・ネットワーク化が進んでいるため、従来よりも過電圧に敏感な機器が増えています。設備更新や盤改造のタイミングで、サージ対策を見直す企業も増えています。

選定時に確認したいポイント

選定では、まず保護対象が何かを整理することが重要です。主回路の電源保護なのか、制御電源なのか、通信や信号ラインなのかによって、求められる構成は変わります。装置の設置場所が受電側に近いのか、分電・制御側なのかによっても考え方は異なります。

次に確認したいのが、定格電圧、系統の種類、接地方式、必要な保護レベル、保守のしやすさです。さらに、盤内スペース、交換性、監視接点の要否など、運用面も無視できません。単に「取り付ければ安心」と考えるのではなく、設備全体の構成に合った保護を検討することが大切です。

接地設備との組み合わせが重要

雷サージ保護装置の性能を十分に活かすには、接地の状態が非常に重要です。サージエネルギーを適切に逃がす経路が不十分だと、期待した保護効果が得られない場合があります。したがって、装置単体の仕様確認だけでなく、接地抵抗や接地経路の設計にも目を向ける必要があります。

接地まわりの見直しでは、アース棒の構成や埋設条件、施工環境に応じた材料選定が関わってきます。土壌条件によっては、接地抵抗を低減するコンパウンドの活用を検討することも、安定した接地性能の確保に役立ちます。

避雷設備との違いと連携

雷サージ保護装置は、建物や設備への雷侵入を受けたあとに、内部機器を守るための保護手段として用いられます。一方で、建築物や屋外設備に対する受雷対策としては、避雷針設備のような外部保護も重要です。両者は代替関係ではなく、役割の異なる対策です。

外部で受ける設備、内部で抑える装置、そして確実に逃がす接地設備が組み合わさることで、より実用的な雷害対策になります。特にB2B用途では、単一機器だけでなく、建屋、盤、配線、接地を含めた全体最適で考えることが求められます。

導入・更新時に見落としやすい点

実務では、装置の定格だけ確認して、配線長や設置位置、接地配線の引き回しまで十分に検討されていないことがあります。サージ対策は、機器の近くに設置するか、入口側でまとめて保護するかによっても効果の出方が変わるため、盤構成との整合が重要です。

また、老朽化した設備では、既設の接地や受雷設備が現在の電子機器構成に適していないこともあります。保護装置の追加だけでなく、関連設備を含めて点検・更新の優先順位を見直すことで、予期しない停止リスクの低減につながります。

このカテゴリを活用する際の見方

本カテゴリでは、雷害対策の中でも盤内機器や配線系統の保護に関わる製品を比較・検討しやすいように整理しています。選定時は、対象機器の電源条件、設置環境、接地との関係、保守体制をあわせて確認すると、実際の運用に沿った判断がしやすくなります。

雷サージ保護装置は、単独で考えるよりも、避雷設備や接地設備とのつながりの中で見ることで、必要な対策の輪郭が明確になります。設備の安定稼働を重視する場合は、保護対象と周辺構成を整理したうえで、現場条件に合う構成を選ぶことが重要です。
