Cảm biến đo nhiệt độ hồng ngoại

Trong nhiều dây chuyền sản xuất, việc đo nhiệt độ bề mặt mà không cần chạm trực tiếp vào vật thể giúp giảm rủi ro, tăng tốc độ phản hồi và hạn chế ảnh hưởng đến quá trình vận hành. Đây là lý do cảm biến đo nhiệt độ hồng ngoại được sử dụng rộng rãi trong các ứng dụng có nhiệt độ cao, bề mặt chuyển động, khu vực khó tiếp cận hoặc môi trường cần giám sát liên tục.

Khác với cảm biến tiếp xúc, nhóm thiết bị này thu nhận bức xạ hồng ngoại phát ra từ vật thể để xác định nhiệt độ. Với nhu cầu từ giám sát máy móc, kiểm soát lò nhiệt đến tích hợp vào hệ thống tự động hóa, danh mục này phù hợp cho kỹ sư cần lựa chọn cảm biến có dải đo, quang học và tín hiệu đầu ra phù hợp với từng bài toán thực tế.

Vì sao đo nhiệt độ hồng ngoại được dùng nhiều trong công nghiệp?

Ưu điểm lớn nhất của cảm biến hồng ngoại là khả năng đo không tiếp xúc. Điều này đặc biệt hữu ích khi đối tượng đo đang quay, di chuyển liên tục, ở nhiệt độ rất cao hoặc nằm trong vị trí khó lắp đầu dò tiếp xúc thông thường. Trong các tình huống đó, giải pháp hồng ngoại giúp duy trì độ ổn định của quá trình mà vẫn thu được tín hiệu nhiệt độ gần như theo thời gian thực.

Bên cạnh đó, nhiều model còn hỗ trợ tín hiệu analog như 4-20 mA, điện áp hoặc giao tiếp dữ liệu để tích hợp với PLC, bộ điều khiển và hệ thống giám sát. Nếu ứng dụng yêu cầu đo tiếp xúc hoặc cần so sánh với các công nghệ khác, người dùng cũng có thể tham khảo thêm cảm biến nhiệt độ công nghiệp cho các cấu hình lắp đặt phổ biến.

Những điểm cần quan tâm khi chọn cảm biến nhiệt độ hồng ngoại

Khi lựa chọn thiết bị, cần xem xét trước hết là dải nhiệt độ đo. Trong danh mục này có các model phù hợp cho mức nhiệt tương đối thấp đến trung bình, cũng như các phiên bản dùng cho ứng dụng nhiệt độ cao tới 1000 °C hoặc 2000 °C. Việc chọn đúng dải đo giúp đảm bảo độ ổn định tín hiệu và tránh vận hành ngoài vùng thiết kế.

Yếu tố thứ hai là tỷ lệ trường nhìn hoặc quang học đo. Các cấu hình như 15:1, 25:1, 30:1, 75:1 hay close focus sẽ quyết định kích thước điểm đo tại một khoảng cách nhất định. Với chi tiết nhỏ hoặc vị trí đặt cảm biến xa mục tiêu, khả năng chọn đúng quang học có ảnh hưởng rất lớn đến độ tin cậy của kết quả.

Ngoài ra, cần chú ý đến độ phát xạ của bề mặt đo, kiểu đầu ra tín hiệu, cấp bảo vệ vỏ và cách tích hợp vào hệ thống hiện hữu. Trong môi trường mà đo tiếp xúc vẫn là lựa chọn phù hợp, có thể đối chiếu thêm với cảm biến nhiệt điện trở để cân nhắc giữa độ chính xác, vị trí lắp đặt và tốc độ đáp ứng.

Phân nhóm thiết bị trong danh mục này

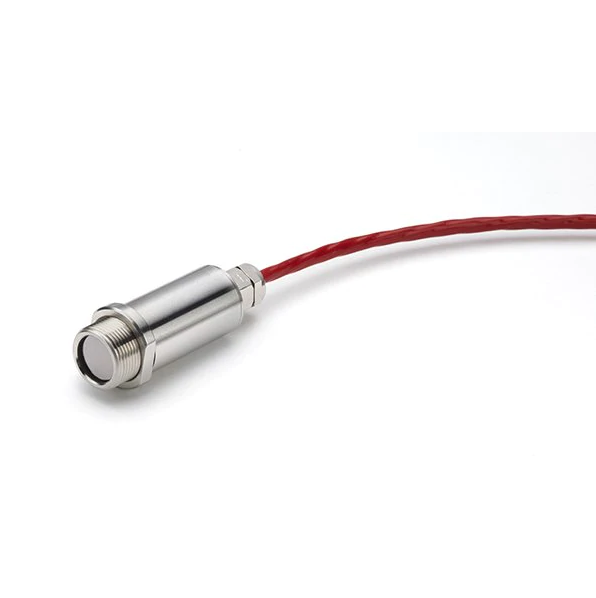

Danh mục bao gồm nhiều cấu hình cảm biến hồng ngoại cố định cho nhu cầu giám sát liên tục. Một nhóm tiêu biểu là cảm biến có thể điều chỉnh độ phát xạ như OMEGA OS212-MT, phù hợp khi vật thể đo có đặc tính bề mặt thay đổi hoặc cần tinh chỉnh để cải thiện độ chính xác trong điều kiện ứng dụng cụ thể.

Một nhóm khác là các máy phát IR tích hợp đầu ra 4-20 mA, điện áp và USB/Modbus như OMEGA OS801A-2USB-MT, OS751A-2USB-HT, OS251A-2USB-MT hoặc OS151A-2USB-LT. Các model này phù hợp cho hệ thống cần vừa lấy tín hiệu điều khiển, vừa phục vụ cấu hình hoặc giám sát qua giao tiếp dữ liệu. Với các ứng dụng yêu cầu hiển thị tại chỗ và cảnh báo, model OMEGA OS554AM-MA-1 là ví dụ cho cấu hình có màn hình và đầu ra analog.

Bên cạnh cảm biến chính, danh mục còn có phụ kiện hỗ trợ như bộ áo làm mát OMEGA OS36-APC dành cho một số dòng cặp nhiệt điện hồng ngoại. Đây là thành phần quan trọng khi cảm biến phải làm việc gần nguồn nhiệt hoặc trong khu vực có điều kiện môi trường khắc nghiệt hơn mức lắp đặt tiêu chuẩn.

Minh họa theo nhu cầu ứng dụng thực tế

Với các bài toán đo điểm nhỏ ở nhiệt độ cao, các model close focus như OMEGA OS801A-2USB-MT hoặc OS801A-2USB-HT phù hợp khi cần tập trung vào vùng đo hẹp. Trong khi đó, các cấu hình 75:1 như OMEGA OS751A-2USB-MT và OS751A-2USB-HT thích hợp hơn cho các vị trí cần đo từ khoảng cách xa hơn nhưng vẫn muốn giữ vùng đo tương đối nhỏ.

Nếu hệ thống chỉ cần dải trung bình và ưu tiên tín hiệu dòng phổ biến cho điều khiển, dòng OMEGA OS251A-2USB-MT hoặc OS301A-USB là lựa chọn dễ tích hợp. Với ứng dụng nhiệt độ thấp hơn, OMEGA OS151A-2USB-LT đáp ứng tốt các bài toán theo dõi bề mặt trong vùng nhiệt vừa phải mà vẫn duy trì lợi thế đo không tiếp xúc.

Trong các hệ thống giám sát tổng quát theo hãng, người dùng có thể xem thêm giải pháp từ OMEGA hoặc tham khảo thêm các thương hiệu như Raytek khi cần mở rộng lựa chọn theo chuẩn tích hợp và định hướng ứng dụng.

Tích hợp vào hệ thống điều khiển và giám sát

Một điểm đáng chú ý của cảm biến hồng ngoại công nghiệp là khả năng kết nối tương đối linh hoạt. Nhiều model trong danh mục hỗ trợ 4-20 mA, tín hiệu điện áp hoặc USB dùng giao thức Modbus, nhờ đó có thể đưa dữ liệu về PLC, HMI, bộ ghi hoặc máy tính cấu hình một cách thuận tiện. Đây là lợi thế lớn với các nhà máy cần giám sát liên tục và lưu vết dữ liệu vận hành.

Trong thực tế, việc lựa chọn không chỉ dừng ở cảm biến mà còn liên quan đến khoảng cách lắp đặt, giá đỡ, nguồn cấp, điều kiện môi trường và yêu cầu bảo trì. Nếu vị trí lắp đặt gần nguồn nhiệt mạnh, phụ kiện làm mát hoặc giải pháp che chắn nhiệt là yếu tố cần tính đến ngay từ đầu để tăng độ ổn định của hệ thống.

Một số lưu ý khi sử dụng để có kết quả đo ổn định

Đo hồng ngoại phụ thuộc nhiều vào bề mặt mục tiêu, đặc biệt là độ phát xạ. Bề mặt bóng, phản xạ mạnh hoặc thay đổi vật liệu có thể khiến sai số tăng nếu cài đặt chưa phù hợp. Vì vậy, cảm biến có khả năng điều chỉnh độ phát xạ thường có lợi thế trong các dây chuyền có nhiều loại sản phẩm hoặc điều kiện bề mặt khác nhau.

Ngoài ra, cần tránh để cảm biến nhìn nhầm sang nền nóng phía sau, chọn đúng trường nhìn so với kích thước vật thể và duy trì vị trí lắp đặt ổn định. Với môi trường bụi, ẩm hoặc có rung động, nên kiểm tra thêm cấp bảo vệ vỏ, chất liệu thân cảm biến và phương án đi dây để đảm bảo tuổi thọ sử dụng lâu dài.

Kết luận

Cảm biến đo nhiệt độ hồng ngoại là lựa chọn phù hợp khi cần đo nhanh, không tiếp xúc và dễ tích hợp vào hệ thống điều khiển công nghiệp. Từ các model cố định có điều chỉnh độ phát xạ đến các máy phát IR hỗ trợ 4-20 mA, USB và Modbus, danh mục này đáp ứng nhiều nhu cầu từ giám sát cơ bản đến ứng dụng nhiệt độ cao.

Khi chọn thiết bị, nên đối chiếu đồng thời dải nhiệt độ, quang học, tín hiệu đầu ra và điều kiện lắp đặt thực tế thay vì chỉ nhìn vào một thông số riêng lẻ. Cách tiếp cận này sẽ giúp chọn đúng giải pháp, giảm sai số vận hành và khai thác hiệu quả hơn trong hệ thống đo lường, giám sát hoặc tự động hóa.
