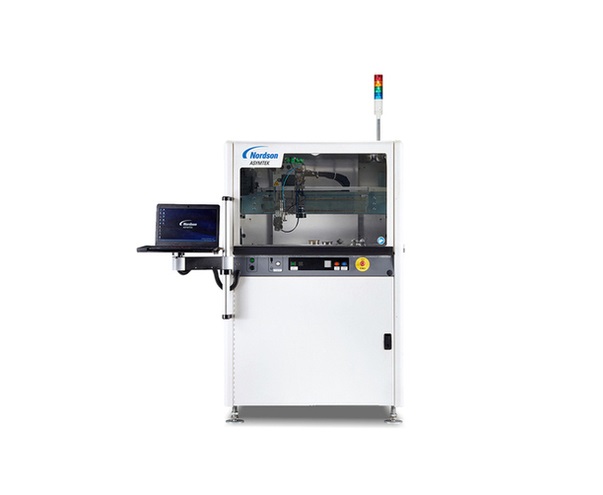

Tủ phun phủ bảo vệ thiết bị điện tử Nordson Select Coat SL-940 (1.0 m/s; 0.025 m/s)

Hệ thống chuyển động

Loại: Động cơ servo vòng kín có bộ mã hóa

Hành trình X: 500 mm

Hành trình Y: 525 mm

Hành trình Z: Tối đa 100 mm

Độ phân giải bộ mã hóa: 0.005 mm. (0.0002 in.)

Vận tốc X-Y: 1.0 m/giây (39.4 in./giây)

Gia tốc X-Y: Đỉnh 1 g với điều khiển độ giật đường cong chữ S

Vận tốc trục Z: 250 mm/giây (10 in/giây)

Độ lặp lại X-Y: 0.025 mm. (0.001 in.), 3 sigma

Độ lặp lại trục Z: 0.025 mm. (0.001 in.), 3 sigma

Độ phân giải X-Y: 0.010 mm. (0.0004 in.), 3 sigma

Độ phân giải trục Z: 0.025 mm. (0.001 in.), 3 sigma

Độ chính xác vị trí: 0.075 mm. (0.003 in.), 3 sigma

Băng tải

In-Line: Băng tải xích tiêu chuẩn

Động cơ truyền động: Điều chỉnh chiều rộng 35 đến 475 mm (1.4 đến 18.7 in.)

Khoảng cách tối đa: 100 mm (4 in.) phía trên và phía dưới PCB

Trọng lượng Pallet/PCB tối đa: Tiêu chuẩn: 5 kg (11 lbs.)

Thanh ray dụng cụ có thể điều chỉnh

Điều chỉnh chiều rộng: 35 đến 475 mm (1.4 đến 18.7 in.)

Khoảng cách tối đa: 100 mm (4 in.) phía trên và phía dưới PCB

Pallet/PCB tối đa: Trọng lượng Tiêu chuẩn: 5 kg (11 lbs.)

Tấm dụng cụ có sẵn: Nhôm; Độ dày 5 mm (0.2 in.); 508 x 508 mm (20 x 20 in.)

Mặt đùn bằng nhôm: Khoảng cách giữa các thanh ray được điều chỉnh bằng cách di chuyển thanh ray phía sau

Máy tính: Máy tính xách tay hoặc IPC

Phần mềm: Phần mềm EasyCoat®: Hệ điều hành Windows® 10

Phương pháp cung cấp chất lỏng

Lớp phủ bảo vệ không phun sương chính xác: Máy phủ màng Select Coat® SC-280 (tuần hoàn và không tuần hoàn)

Lớp phủ phun sương đa năng:

Máy phun đa chế độ Select Coat® SC-300

Máy phun Select Coat® SC-350

Lớp phủ phun chính xác, có tính chọn lọc cao: Máy phun phủ bảo vệ SC-400 PreciseCoat®

Van Versile: Dòng DV-0X
