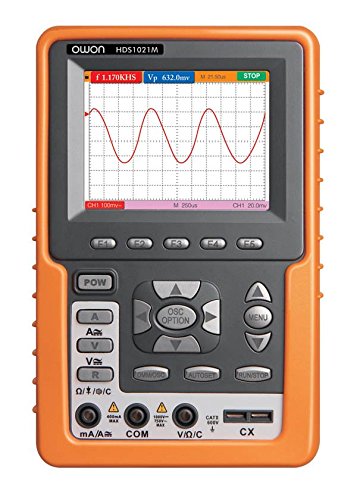

Giới thiệu về Máy hiện sóng cầm tay Owon HDS1021M
Máy hiện sóng cầm tay Owon HDS1021M là một thiết bị đo lường đa năng, lý tưởng cho các kỹ sư và kỹ thuật viên cần một công cụ phân tích tín hiệu di động. Với băng thông 20MHz và tốc độ lấy mẫu 100MS/s, thiết bị này cung cấp khả năng đo lường chính xác và đáng tin cậy.
Thông số kỹ thuật chính
- Băng thông: 20MHz
- Tốc độ lấy mẫu: 100MS/s
- Số kênh: 1
- Độ nhạy thời gian: 5ns/div~100s/div
- Thời gian tăng: ≤17.5ns
- Màn hình: 3.5” TFT (320×240 pixels)
- Trở kháng đầu vào: 1MΩ±2%
- Điện áp vào tối đa: 400V (DC + AC PK-PK)
- Độ phân giải: 8 bit
- Độ nhạy điện áp: 5mV/div～5V/div
- Chế độ Trigger: Edge, Video
- Truyền thông: USB
- Nguồn cung cấp: 100V-240V AC, 50/60Hz
- Pin Li-ion: 7.4V, 6 giờ
Ưu điểm và hạn chế
Ưu điểm
- Thiết kế cầm tay tiện lợi, dễ dàng mang theo.
- Khả năng đo tự động đa dạng, hỗ trợ nhiều loại tín hiệu.
- Màn hình TFT rõ nét, dễ dàng quan sát dữ liệu.
Hạn chế
- Sản phẩm đã ngừng sản xuất, có thể gặp khó khăn trong việc tìm kiếm phụ kiện thay thế.
- Chỉ có một kênh, hạn chế trong các ứng dụng cần đo đa kênh.
Ứng dụng thực tế
Máy hiện sóng Owon HDS1021M phù hợp cho các ứng dụng kiểm tra và sửa chữa điện tử, đặc biệt là trong môi trường cần tính di động cao như hiện trường hoặc các dự án nghiên cứu nhỏ. Thiết bị này cũng hữu ích trong việc giảng dạy và đào tạo kỹ thuật điện tử.
Phân tích so sánh
Trong phân khúc máy hiện sóng cầm tay, Owon HDS1021M nổi bật với khả năng đo lường chính xác và tính năng tự động đo đa dạng. Tuy nhiên, với chỉ một kênh, nó có thể không phù hợp cho các ứng dụng phức tạp hơn yêu cầu nhiều kênh đo. Người dùng cần cân nhắc kỹ lưỡng giữa nhu cầu thực tế và khả năng của thiết bị.
