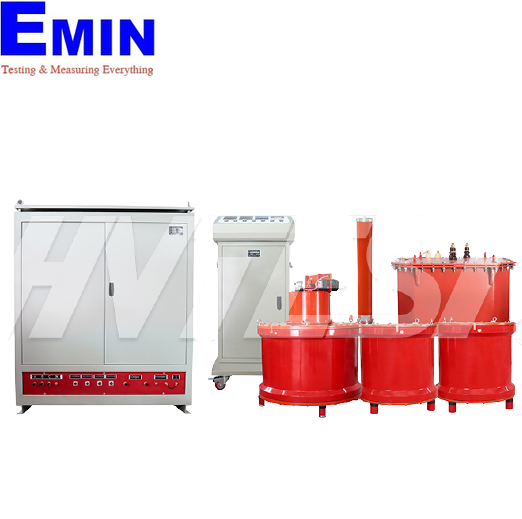

Thiết bị kiểm tra cộng hưởng Wuhan

Trong thử nghiệm điện áp cao, bài toán thường không chỉ nằm ở việc tạo ra mức điện áp đủ lớn mà còn ở khả năng kiểm soát dạng sóng, tần số và công suất thử sao cho phù hợp với từng đối tượng cần kiểm tra. Đó là lý do thiết bị kiểm tra cộng hưởng được sử dụng rộng rãi trong các hạng mục thí nghiệm cáp lực, thiết bị điện cao áp và nhiều phép thử yêu cầu nguồn AC ổn định, méo dạng thấp.

Nhóm thiết bị này đặc biệt phù hợp với môi trường bảo trì, nghiệm thu và kiểm tra định kỳ, nơi người dùng cần một giải pháp tạo điện áp thử hiệu quả hơn so với các cấu hình truyền thống trong nhiều tình huống tải điện dung lớn. Tùy cấu hình hệ thống, người dùng có thể lựa chọn dải điện áp, dòng thử và công suất phù hợp với đặc điểm mẫu thử cũng như điều kiện nguồn cấp tại hiện trường hoặc trong phòng thí nghiệm.

Vai trò của thiết bị kiểm tra cộng hưởng trong thí nghiệm điện cao áp

Về bản chất, hệ thống cộng hưởng AC được thiết kế để tạo điện áp thử ở dải tần phù hợp, thường phục vụ các phép kiểm tra cách điện đối với đối tượng có đặc tính điện dung. Khi hệ thống làm việc ở trạng thái cộng hưởng, năng lượng được khai thác hiệu quả hơn, giúp giảm yêu cầu công suất đầu vào so với cách tạo điện áp cao trực tiếp trong một số ứng dụng nhất định.

Điểm đáng chú ý là nhiều cấu hình trong danh mục có dải tần đầu ra 30 ~ 300 Hz, dạng sóng sin và độ méo thấp. Đây là yếu tố quan trọng khi cần đánh giá ứng xử cách điện một cách ổn định và có khả năng lặp lại kết quả. Trong hệ sinh thái thí nghiệm điện, thiết bị này thường được xem như lựa chọn phù hợp khi làm việc với tải điện dung lớn, bên cạnh các giải pháp như biến áp tăng áp cao áp cho những nhu cầu cấu hình khác.

Một số cấu hình tiêu biểu trong danh mục

Danh mục hiện có các hệ thống từ cấu hình gọn dùng nguồn 1 pha 220V đến các bộ công suất lớn dùng nguồn 3 pha 380V. Chẳng hạn, MultiTech có model MTS-180 với công suất thử 108 kVA, hỗ trợ các mức điện áp danh định 27kV, 54kV và 108kV, phù hợp cho nhiều kịch bản kiểm tra cần độ linh hoạt trong cùng một hệ thống.

Bên cạnh đó, EPHIPOT cung cấp nhiều cấu hình EPCZ theo dải điện áp và công suất khác nhau. Các model như EPCZ-108kVA-27kV, EPCZ-108kVA-54kV và EPCZ-108kVA-108kV phù hợp với nhu cầu phân cấp theo điện áp thử và dòng thử tối đa. Với yêu cầu công suất lớn hơn, EPCZ-560kVA/40kV là lựa chọn đáng chú ý khi cần xử lý tải thử cao hơn trong điều kiện nguồn ba pha.

Cách lựa chọn hệ thống phù hợp với nhu cầu thử nghiệm

Khi chọn hệ thống thử nghiệm cộng hưởng AC, yếu tố đầu tiên cần xem xét là đối tượng thử: cáp, thiết bị điện cao áp hay mẫu thử có điện dung tương đối lớn. Từ đó, người dùng xác định mức điện áp thử cần đạt, dòng thử tối đa và công suất cần thiết. Không nên chỉ nhìn vào điện áp danh định, vì công suất và dòng tải mới là phần quyết định hệ thống có đáp ứng được bài toán thực tế hay không.

Yếu tố tiếp theo là điều kiện nguồn cấp. Một số hệ thống trong danh mục sử dụng nguồn 1 pha 220V ±10%, phù hợp hơn với môi trường làm việc cơ động hoặc nơi hạ tầng điện hạn chế. Trong khi đó, các cấu hình công suất lớn như EPCZ-560kVA/40kV yêu cầu nguồn 3 pha 380V, thích hợp hơn cho trạm thí nghiệm, nhà máy hoặc đơn vị dịch vụ kỹ thuật có điều kiện triển khai đầy đủ.

Ngoài ra, người dùng cũng nên quan tâm tới thời gian làm việc liên tục, dải tần đầu ra, hệ số chất lượng Q và mức méo dạng sóng. Đây là các thông số ảnh hưởng trực tiếp đến độ ổn định của phép thử, đặc biệt trong các bài kiểm tra kéo dài hoặc khi cần lặp lại quy trình trên nhiều mẫu thử khác nhau.

Ưu điểm khi dùng nguồn cộng hưởng AC cho tải điện dung lớn

So với một số phương án thử điện áp cao khác, cấu hình cộng hưởng thường được ưu tiên khi đối tượng thử có thành phần điện dung đáng kể. Nhờ cơ chế làm việc của mạch cộng hưởng, hệ thống có thể tối ưu năng lượng trong quá trình nâng điện áp, từ đó giúp triển khai phép thử hiệu quả hơn trong nhiều ứng dụng thực tế.

Danh mục sản phẩm tiêu biểu cũng cho thấy sự chú trọng vào chất lượng điện áp đầu ra, với dạng sóng sin và độ méo thấp, thường ở mức ≤0.5% hoặc dưới 1.0% tùy model. Đối với kỹ sư thí nghiệm, đây là lợi thế quan trọng vì chất lượng dạng sóng ảnh hưởng đến độ tin cậy của phép đánh giá cách điện và khả năng so sánh kết quả giữa các lần thử.

Ứng dụng thực tế và các phép thử liên quan

Thiết bị kiểm tra cộng hưởng thường xuất hiện trong quy trình nghiệm thu, bảo trì định kỳ hoặc đánh giá sau sửa chữa đối với hệ thống điện trung và cao áp. Trong thực tế, hệ thống này có thể được dùng độc lập hoặc kết hợp với các phép đo hỗ trợ để có cái nhìn đầy đủ hơn về tình trạng cách điện của thiết bị.

Ví dụ, trước hoặc sau khi thử điện áp, người dùng có thể kết hợp thêm phép đo điện dung, tang δ để đánh giá chất lượng cách điện theo hướng chuyên sâu hơn. Với một số hạng mục cáp hoặc thiết bị cần phương pháp thử khác, việc tham khảo thêm máy kiểm tra tần số rất thấp (VLF) cũng là lựa chọn hợp lý tùy theo tiêu chuẩn áp dụng và đặc tính tải.

Lưu ý khi triển khai và vận hành hệ thống

Do đây là nhóm thiết bị phục vụ thí nghiệm điện áp cao, quá trình lắp đặt và vận hành cần được thực hiện bởi nhân sự có chuyên môn phù hợp. Việc xác định đúng cấu hình cuộn kháng, điện áp đầu ra mục tiêu, tần số làm việc và thời gian thử cần bám sát quy trình kỹ thuật cũng như đặc tính của mẫu thử.

Người dùng cũng nên kiểm tra kỹ điều kiện môi trường làm việc, nguồn cấp đầu vào, yêu cầu về độ ẩm và bố trí không gian an toàn. Với các model có thời gian làm việc liên tục tới 60 phút ở mức công suất tối đa, việc theo dõi ổn định nhiệt và tình trạng vận hành trong suốt chu kỳ thử là rất cần thiết để đảm bảo độ tin cậy và an toàn cho cả thiết bị lẫn đối tượng được thử nghiệm.

Kết luận

Đối với các bài toán thử điện áp AC trên tải điện dung, thiết bị kiểm tra cộng hưởng là nhóm giải pháp có tính thực tiễn cao nhờ khả năng tạo điện áp thử ổn định, dải tần linh hoạt và nhiều mức công suất để lựa chọn. Từ các cấu hình 27kV, 54kV, 108kV đến hệ công suất lớn 560kVA, danh mục này phù hợp cho nhiều nhu cầu từ kiểm tra cơ bản đến triển khai thí nghiệm ở quy mô chuyên sâu hơn.

Nếu đang cân nhắc lựa chọn, bạn nên bắt đầu từ đối tượng thử, mức điện áp yêu cầu, nguồn cấp sẵn có và cường độ sử dụng thực tế. Cách tiếp cận này sẽ giúp chọn đúng cấu hình phù hợp thay vì chỉ so sánh theo điện áp danh định hoặc tên model.
