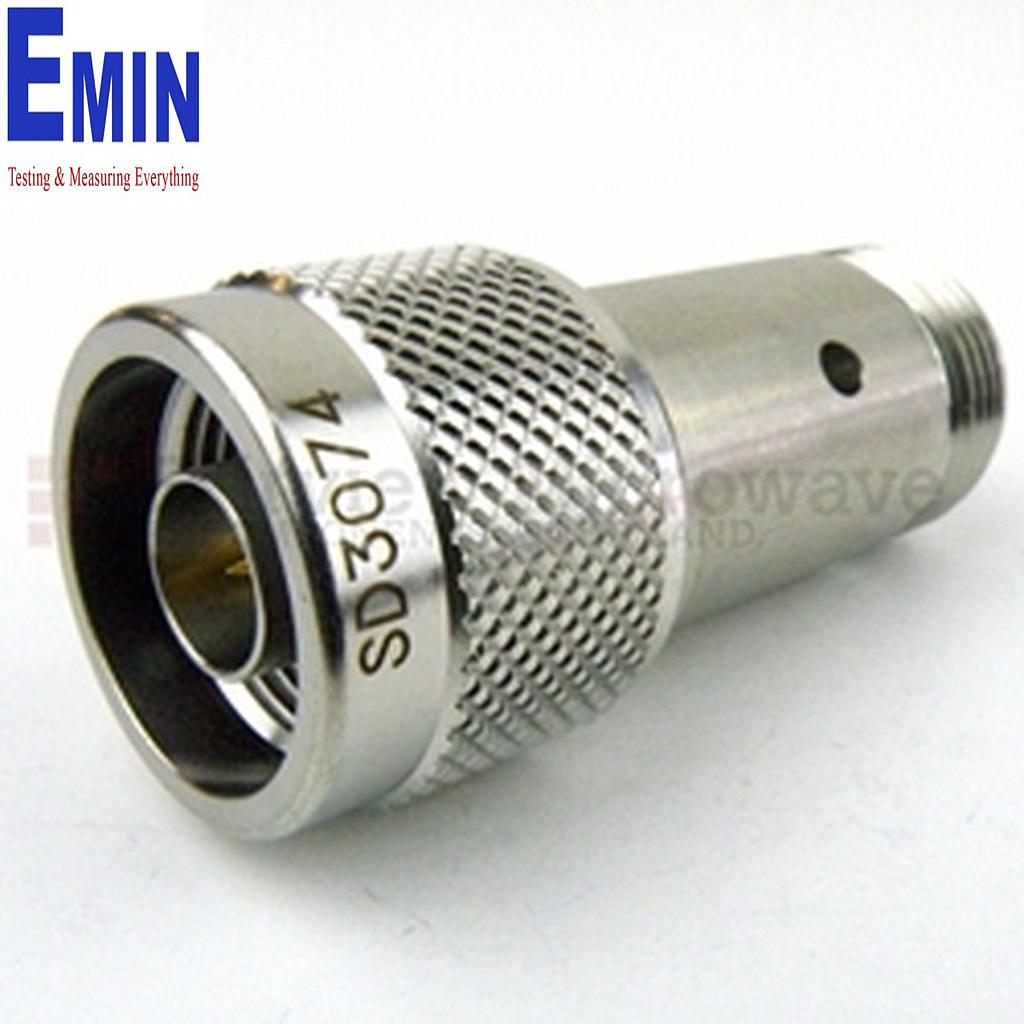

Khối DC (DC Block) Fairviewmicrowave

Trong các hệ thống RF, đo kiểm viễn thông và đường truyền tín hiệu cao tần, việc ngăn thành phần điện một chiều đi vào thiết bị nhạy cảm là yêu cầu rất thực tế. Khi cần bảo vệ cổng đo, tách nguồn bias khỏi đường tín hiệu hoặc duy trì tính toàn vẹn của phép đo, Khối DC (DC Block) là một phụ kiện nhỏ nhưng giữ vai trò quan trọng trong toàn bộ chuỗi kết nối.

Danh mục này tập trung vào các khối DC dùng trong môi trường đo lường và truyền dẫn RF với nhiều chuẩn đầu nối phổ biến như SMA, N, BNC, TNC, 2.92 mm hay 2.4 mm. Tùy theo hệ thống đang sử dụng, người dùng có thể lựa chọn thiết bị phù hợp với dải tần, trở kháng 50 Ohm và kiểu kết nối cơ khí tương ứng.

Khối DC được dùng để làm gì trong hệ thống RF?

Khối DC là phần tử được lắp nối tiếp trên đường truyền để chặn thành phần DC nhưng vẫn cho tín hiệu RF đi qua trong dải tần làm việc cho phép. Đây là giải pháp thường gặp khi kết nối máy phân tích phổ, thiết bị đo tín hiệu, bộ tạo tín hiệu hoặc các mô-đun RF cần tránh điện áp một chiều ngoài ý muốn.

Trong thực tế, DC Block thường được dùng để bảo vệ cổng vào thiết bị đo, hạn chế rủi ro khi đường truyền có bias DC, hoặc tách các phần tử trong hệ thống cần hoạt động độc lập về điện một chiều. Bên cạnh đó, nó cũng là phụ kiện đi kèm hữu ích cùng các nhóm linh kiện như đầu nối chuyển đổi khi người dùng cần ghép nhiều chuẩn connector khác nhau trong cùng một cấu hình đo.

Các yếu tố nên kiểm tra trước khi chọn DC Block

Khi lựa chọn, tiêu chí đầu tiên là dải tần số làm việc. Mỗi khối DC chỉ đáp ứng tốt trong một khoảng tần nhất định, vì vậy cần đối chiếu với hệ thống thực tế để tránh làm tăng suy hao hoặc ảnh hưởng đến chất lượng tín hiệu. Với các ứng dụng băng rộng hoặc đo kiểm vi ba, dải tần có thể lên tới hàng chục GHz.

Yếu tố tiếp theo là kiểu đầu nối và trở kháng. Trong danh mục này, phần lớn sản phẩm dùng trở kháng 50 Ohm, phù hợp với đa số hệ thống RF đo lường. Ngoài ra, người dùng cũng nên xem xét VSWR, tiêu hao chèn và mức điện áp DC cho phép để đảm bảo phụ kiện không trở thành điểm yếu trong đường truyền.

Nếu hệ thống cần thêm phần tử bảo vệ hoặc điều hướng tín hiệu, có thể tham khảo thêm bộ cách ly hoặc các linh kiện phân phối tín hiệu khác để hoàn thiện cấu hình.

Dải sản phẩm tiêu biểu trong danh mục

Nhóm sản phẩm của Fairviewmicrowave phù hợp cho nhiều bài toán RF từ cơ bản đến tần số cao. Chẳng hạn, model Fairview SD3469 sử dụng đầu nối BNC với dải tần đến 4 GHz, phù hợp cho các cấu hình phổ biến trong phòng thí nghiệm và đo kiểm thông dụng. Với yêu cầu tần số cao hơn, các model như SD3465, SD3471 hoặc SD3472 mở rộng lên 18 GHz trên các chuẩn N hoặc TNC.

Ở các ứng dụng vi ba, người dùng có thể quan tâm đến các dòng như Fairview SD3475 cho 10 MHz - 26.5 GHz, SD3478 cho 10 MHz - 40 GHz hoặc SD3481 với đầu nối 2.4 mm cho dải tới 50 GHz. Đây là những lựa chọn đáng chú ý khi cần duy trì kết nối 50 Ohm trong môi trường đo kiểm tần số cao, nơi connector và suy hao chèn có ảnh hưởng rõ rệt đến độ ổn định phép đo.

Bên cạnh đó, GW INSTEK cung cấp các khối DC dạng phụ kiện cho hệ GSP-730/9330/9300B. Các model như GW INSTEK ADB-008 (SMA 50Ω), ADB-006 (N-TYPE 50Ω) và ADB-002 (BNC 50Ω BNC ~ N) phù hợp khi người dùng cần phụ kiện đồng bộ với hệ thiết bị đo sẵn có, giúp triển khai nhanh và giảm sai khác khi lắp đặt.

Phân biệt theo chuẩn đầu nối và môi trường ứng dụng

Một cách chọn nhanh là dựa theo chuẩn connector đang có trong hệ thống. Với môi trường đo kiểm phổ thông, BNC và N-type vẫn rất quen thuộc nhờ khả năng lắp đặt thuận tiện. Trong khi đó, SMA, 2.92 mm và 2.4 mm thường xuất hiện ở các ứng dụng tần số cao hơn, nơi yêu cầu về cơ khí và hiệu năng RF chặt chẽ hơn.

Nếu phải ghép nối nhiều phần tử trên cùng tuyến tín hiệu, người dùng cần lưu ý tính tương thích giữa DC Block với cáp, adapter, máy đo và các mô-đun liên quan. Việc chọn đúng chuẩn không chỉ giúp kết nối chắc chắn mà còn hạn chế phát sinh phản xạ và suy hao không cần thiết trên toàn tuyến.

Khi nào nên ưu tiên model chuyên cho thiết bị đo?

Trong nhiều trường hợp, DC Block không chỉ là linh kiện truyền dẫn chung mà còn là phụ kiện đồng bộ cho một dòng máy cụ thể. Với các model ADB-008, ADB-006 và ADB-002 của GW INSTEK, ngữ cảnh sử dụng gắn với các thiết bị GSP-730/9330/9300B cho thấy lợi thế về tính phù hợp hệ thống và thao tác triển khai.

Ngược lại, nếu yêu cầu chính nằm ở dải tần rộng, lựa chọn connector đa dạng hoặc sử dụng trong nhiều cấu hình RF khác nhau, các model của Fairviewmicrowave sẽ phù hợp hơn để người dùng linh hoạt xây dựng chuỗi đo. Tùy mục tiêu là phụ kiện theo máy hay phần tử RF độc lập, hướng chọn sẽ khác nhau đáng kể.

Một số lưu ý để vận hành ổn định và an toàn

DC Block cần được dùng đúng hướng ứng dụng và đúng giới hạn điện áp, tần số của từng model. Việc lắp sai chuẩn đầu nối, siết cơ khí không đúng hoặc dùng ngoài dải làm việc có thể làm tăng VSWR, suy hao chèn hoặc ảnh hưởng đến độ lặp lại của phép đo.

Trong hệ thống có nhiều phần tử như bộ chia nguồn hay công tắc RF, nên kiểm tra toàn bộ chuỗi tín hiệu thay vì chỉ xem thông số của riêng khối DC. Cách tiếp cận theo hệ thống sẽ giúp hạn chế lỗi ghép nối và giữ hiệu năng gần với thiết kế ban đầu hơn.

Cách tiếp cận phù hợp khi tìm mua khối DC

Thay vì chỉ nhìn vào tên sản phẩm, nên bắt đầu từ nhu cầu thực tế: cổng kết nối nào đang dùng, mức tần số tối đa bao nhiêu, hệ thống có mang thành phần DC hay không và thiết bị phía sau nhạy cảm đến mức nào. Từ đó, việc chọn giữa BNC, N, SMA, TNC, 2.92 mm hay 2.4 mm sẽ rõ ràng hơn.

Với các bài toán đo kiểm viễn thông và RF, Khối DC (DC Block) là linh kiện nhỏ nhưng ảnh hưởng trực tiếp đến độ an toàn của thiết bị và tính ổn định của đường truyền. Nếu xác định đúng chuẩn kết nối, dải tần và vai trò của phụ kiện trong chuỗi đo, người dùng sẽ dễ dàng chọn được model phù hợp từ các dòng của Fairviewmicrowave hoặc GW INSTEK trong danh mục này.
