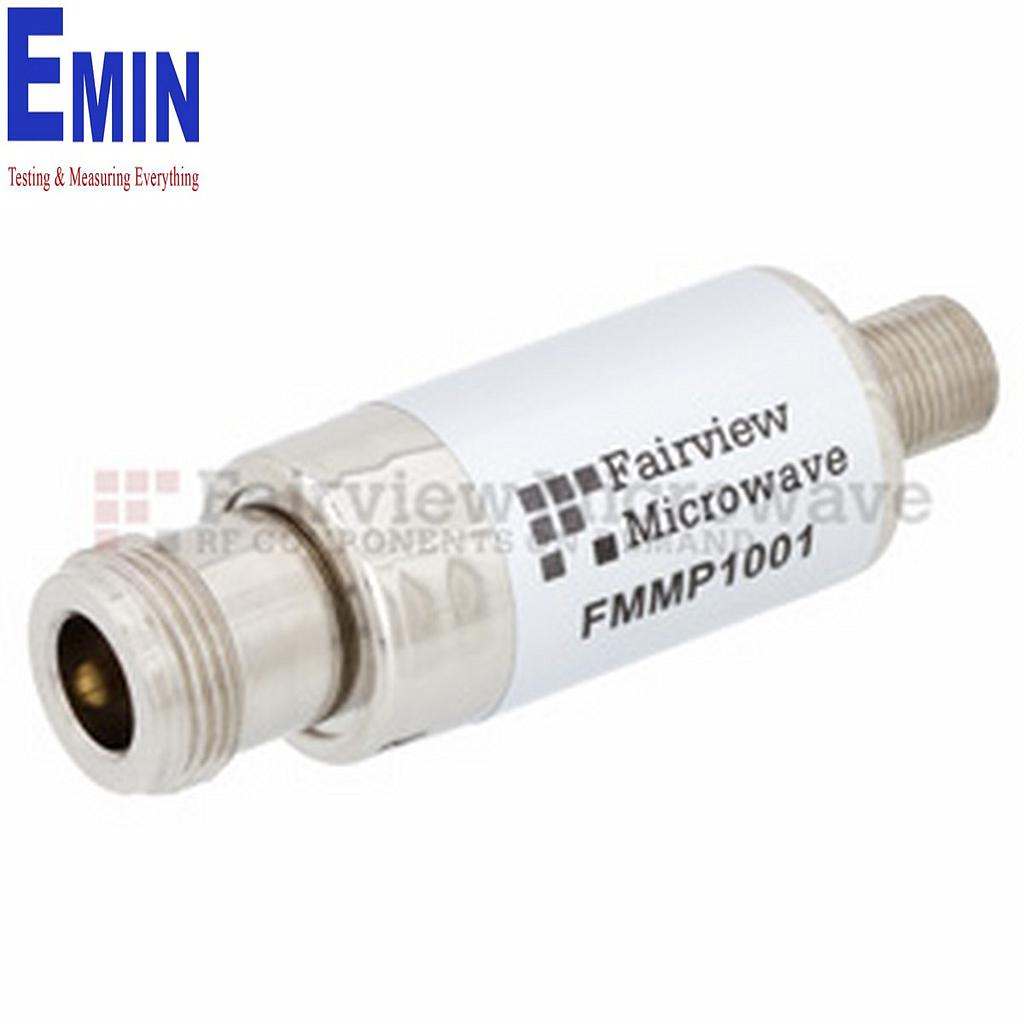

Đầu đệm (Machine pad) Fairviewmicrowave

Trong các hệ thống RF, truyền hình cáp và đo kiểm viễn thông, việc ghép nối giữa hai chuẩn trở kháng khác nhau là nhu cầu rất thường gặp. Nếu kết nối trực tiếp mà không xử lý phù hợp, tín hiệu có thể bị phản xạ, sai lệch mức hoặc làm giảm chất lượng phép đo. Đây là lý do đầu đệm (Machine pad) được sử dụng như một phần tử trung gian giúp chuyển tiếp tín hiệu ổn định hơn giữa các giao diện 50 Ohm và 75 Ohm.

Ở danh mục này, người dùng có thể tìm thấy các lựa chọn đầu đệm phục vụ kết nối giữa nhiều chuẩn đầu nối phổ biến như SMA, BNC, N và F. Nhóm thiết bị này đặc biệt phù hợp cho các bài toán tích hợp thiết bị đo, hệ thống tín hiệu RF, mạng phân phối video hoặc các cấu hình thử nghiệm cần chuyển đổi trở kháng đúng chuẩn.

Vai trò của đầu đệm trong hệ thống RF và viễn thông

Đầu đệm là linh kiện thụ động được dùng để ghép nối giữa hai môi trường trở kháng khác nhau, điển hình là 50 Ohm và 75 Ohm. Mục tiêu chính là giảm ảnh hưởng của mất phối hợp trở kháng, từ đó hỗ trợ tín hiệu truyền qua mượt hơn và hạn chế phản xạ trên đường truyền.

Trong thực tế, 50 Ohm thường xuất hiện ở thiết bị đo, thiết bị RF và nhiều cấu hình phòng lab, trong khi 75 Ohm phổ biến trong truyền hình, video và một số hệ thống phân phối tín hiệu. Khi hai chuẩn này cần làm việc cùng nhau, đầu đệm trở thành lựa chọn phù hợp hơn so với việc chỉ dùng đầu nối chuyển đổi đơn thuần, vì ngoài hình thức kết nối cơ khí, nó còn xử lý bài toán tương thích điện.

Các cấu hình kết nối phổ biến trong danh mục

Danh mục này tập trung vào các cấu hình chuyển giữa 50 Ohm và 75 Ohm với nhiều kiểu giao tiếp khác nhau. Tùy thiết bị nguồn, thiết bị tải và chuẩn cáp đang sử dụng, người dùng có thể chọn đầu đệm theo dạng SMA male, SMA female, BNC male, N male, N female hoặc F female/F male.

Một số cấu hình tiêu biểu có thể kể đến như Fairview SI1500 cho kết nối 75 Ohm BNC Male sang 50 Ohm BNC Female, Fairview SI1520 cho 50 Ohm N Male sang 75 Ohm N Female, hoặc Fairview SI1550 cho 50 Ohm N Male sang 75 Ohm F Female. Với các hệ thống dùng giao diện SMA, các model như SI1560, SI1570, SI1580, SI1591 hay SI1595 giúp mở rộng khả năng ghép nối đến BNC, N hoặc F tùy yêu cầu lắp đặt.

Khi nào nên dùng đầu đệm thay vì đầu nối chuyển đổi

Nếu mục tiêu chỉ là đổi chuẩn cơ khí giữa hai đầu connector cùng trở kháng, một đầu chuyển đổi cơ bản có thể là đủ. Tuy nhiên, khi hệ thống thực sự làm việc giữa hai mức trở kháng 50 Ohm và 75 Ohm, việc dùng đầu đệm sẽ hợp lý hơn để tránh sai số không cần thiết, đặc biệt trong đo kiểm hoặc truyền tín hiệu tần số cao.

Điểm này rất quan trọng trong môi trường kỹ thuật, nơi độ phù hợp điện ảnh hưởng trực tiếp đến chất lượng tín hiệu. Trong những cấu hình phức tạp hơn có thêm phần tử như balun hoặc các linh kiện RF khác, đầu đệm vẫn giữ vai trò riêng và không nên thay thế lẫn nhau nếu bài toán kỹ thuật khác bản chất.

Tiêu chí chọn đầu đệm phù hợp

Yếu tố đầu tiên cần xem xét là hướng chuyển đổi trở kháng: từ 50 Ohm sang 75 Ohm hay ngược lại. Sau đó là loại đầu nối ở hai phía, vì cùng là đầu đệm nhưng chuẩn giao tiếp có thể khác nhau đáng kể giữa SMA, BNC, N và F. Chọn đúng kiểu male/female ngay từ đầu sẽ giúp tránh phát sinh thêm phụ kiện trung gian.

Tiêu chí tiếp theo là dải tần làm việc. Trong danh mục hiện có các model dùng tới 1 GHz, 2 GHz hoặc 3 GHz. Chẳng hạn, Fairview SI1530 phù hợp cho cấu hình đến 1 GHz với giao diện N, trong khi FMMP1004, FMMP1005 và FMMP1006 hỗ trợ dải rộng hơn đến 3 GHz, phù hợp hơn khi cần làm việc với ứng dụng RF băng rộng.

Ngoài ra, người dùng kỹ thuật cũng nên chú ý đến chỉ số VSWR để đánh giá mức độ phù hợp trở kháng trong vận hành thực tế. Với các bài toán cần truyền công suất thấp hoặc kết nối thiết bị đo, những model có thông số VSWR và mức công suất phù hợp sẽ giúp hệ thống ổn định hơn trong suốt quá trình thử nghiệm.

Gợi ý lựa chọn theo ứng dụng thực tế

Trong phòng lab hoặc khu vực đo kiểm, các cấu hình SMA thường gặp do tính phổ biến của thiết bị đo RF. Khi cần kết nối thiết bị 50 Ohm với mạng 75 Ohm dùng đầu F, các model như Fairview SI1591, FMMP1004 hoặc FMMP1006 là những lựa chọn đáng tham khảo tùy theo giới tính đầu nối và băng tần cần dùng.

Ở các hệ thống hiện trường, giao diện N hoặc BNC vẫn xuất hiện khá nhiều nhờ độ chắc chắn cơ khí. Với nhu cầu kết nối giữa thiết bị đo 50 Ohm và hạ tầng 75 Ohm, SI1500, SI1520 hoặc SI1550 có thể phù hợp hơn. Nếu hệ thống còn cần chia tuyến hoặc phối ghép thêm nhiều nhánh tín hiệu, người dùng có thể tham khảo thêm bộ chia nguồn để hoàn thiện cấu hình RF tổng thể.

Thương hiệu tiêu biểu trong danh mục

Nhóm sản phẩm hiện tại nổi bật với các model từ Fairviewmicrowave, một thương hiệu quen thuộc trong lĩnh vực linh kiện RF và viễn thông. Điểm đáng chú ý là dải lựa chọn khá tập trung, giúp người dùng dễ lọc theo chuẩn connector, hướng chuyển đổi trở kháng và dải tần cần thiết thay vì phải tìm kiếm rời rạc.

Thay vì chỉ chọn theo tên model, cách hiệu quả hơn là đối chiếu nhu cầu thực tế của hệ thống: thiết bị nguồn dùng chuẩn nào, phía nhận tín hiệu là 50 Ohm hay 75 Ohm, môi trường làm việc cần băng tần đến đâu và có yêu cầu cơ khí đặc biệt hay không. Cách tiếp cận này giúp lựa chọn đúng linh kiện hơn và hạn chế việc phải dùng thêm các phần tử trung gian không cần thiết.

Một số câu hỏi thường gặp

Đầu đệm có phải chỉ là đầu chuyển đổi connector không?

Không hoàn toàn. Đầu chuyển đổi chủ yếu xử lý khác biệt về giao diện cơ khí, còn đầu đệm được dùng khi cần hỗ trợ ghép nối giữa hai chuẩn trở kháng khác nhau, ví dụ 50 Ohm và 75 Ohm.

Nên chọn model 1 GHz, 2 GHz hay 3 GHz?

Hãy chọn theo dải tần làm việc thực tế của hệ thống và nên có biên an toàn phù hợp. Nếu ứng dụng làm việc ở tần số cao hơn, nên ưu tiên model có dải tần rộng hơn thay vì chọn sát ngưỡng.

VSWR có quan trọng với đầu đệm không?

Có. Đây là chỉ số phản ánh mức độ phối hợp trở kháng của linh kiện trong đường tín hiệu. Với các hệ thống đo kiểm hoặc RF nhạy cảm, VSWR là thông số nên được xem xét kỹ cùng với kiểu đầu nối và dải tần.

Với các hệ thống cần kết nối chính xác giữa 50 Ohm và 75 Ohm, lựa chọn đúng đầu đệm sẽ giúp cấu hình ổn định hơn, tín hiệu nhất quán hơn và giảm rủi ro phát sinh sai số khi vận hành. Nếu đã xác định rõ chuẩn connector, hướng chuyển đổi trở kháng và dải tần cần dùng, việc chọn model phù hợp trong danh mục này sẽ trở nên nhanh và hiệu quả hơn.
