Bộ truyền tín hiệu (Circulators) Fairviewmicrowave

Trong các hệ thống RF và vi ba, việc kiểm soát hướng truyền năng lượng là yêu cầu quan trọng để bảo vệ thiết bị, ổn định tín hiệu và giảm ảnh hưởng từ phản xạ đường truyền. Khi cần dẫn tín hiệu theo một chiều mong muốn giữa các cổng trong mạch, Bộ truyền tín hiệu (Circulators) là nhóm linh kiện thường được lựa chọn trong các ứng dụng viễn thông, đo kiểm và tích hợp hệ thống công suất cao.

Danh mục này tập trung vào các circulator dùng cho dải tần từ VHF, UHF đến nhiều vùng GHz, phù hợp cho nhu cầu ghép nối trong tuyến RF 50 Ohms. Bên cạnh khả năng định hướng tín hiệu, người dùng cũng thường quan tâm đến các yếu tố như suy hao chèn, VSWR, độ cách ly, mức công suất chịu đựng và kiểu đầu nối để đảm bảo tương thích với kiến trúc hệ thống hiện có.

Vai trò của circulator trong hệ thống RF

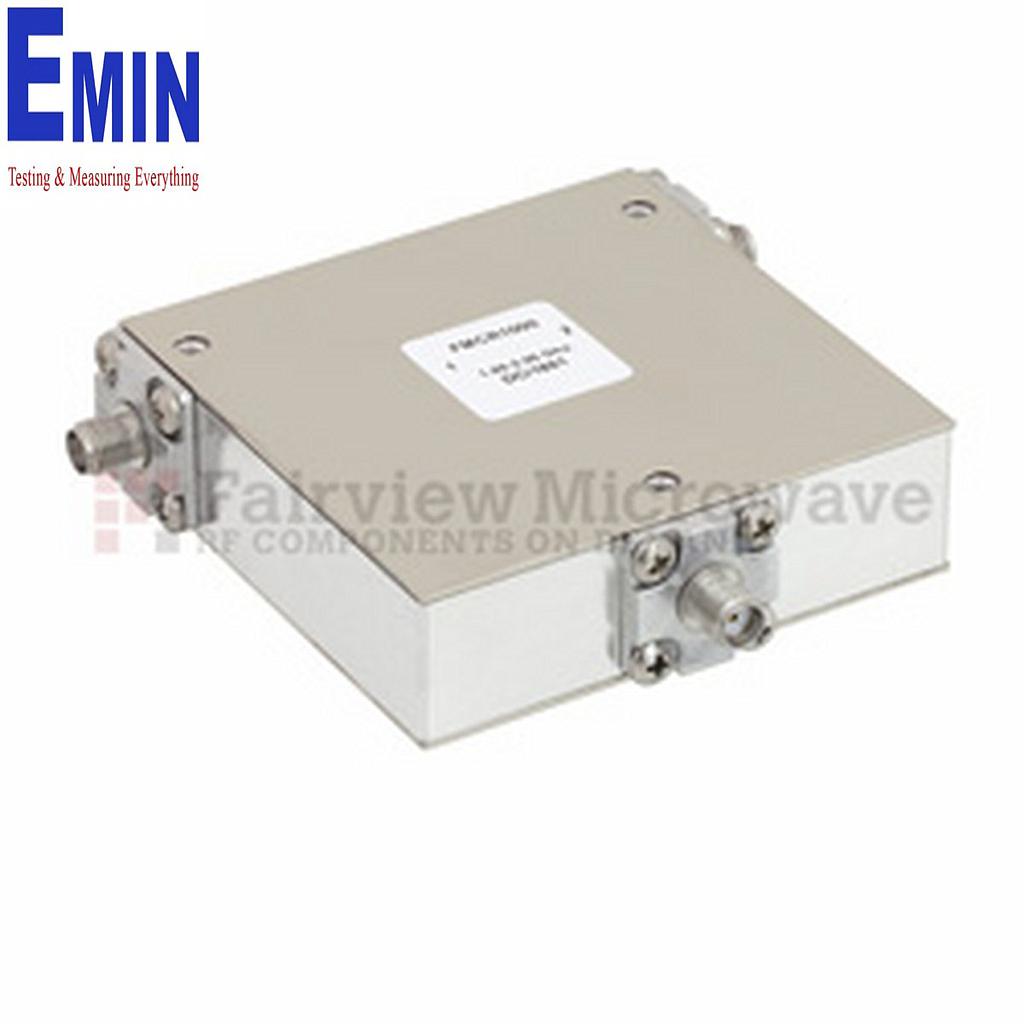

Circulator là linh kiện thụ động nhiều cổng, cho phép tín hiệu đi theo một hướng tuần tự giữa các cổng thay vì truyền hai chiều như nhiều phần tử ghép nối thông thường. Nhờ nguyên lý này, thiết bị có thể được dùng để tách đường phát và thu, chuyển hướng công suất phản xạ hoặc phối hợp với tải giả nhằm bảo vệ tầng công suất trong các tuyến truyền dẫn RF.

Trong thực tế, circulator thường xuất hiện trong hệ thống thông tin vô tuyến, thiết bị khuếch đại công suất, trạm thử nghiệm hoặc các cụm đo lường cần kiểm soát tín hiệu phản xạ. Nếu bài toán của bạn thiên về chặn phản xạ tại một hướng cụ thể, có thể tham khảo thêm bộ cách ly Isolator để so sánh cấu hình phù hợp hơn.

Những thông số nên xem khi chọn bộ truyền tín hiệu

Khi đánh giá một circulator, tiêu chí đầu tiên thường là dải tần hoạt động. Thiết bị cần làm việc đúng vùng tần số của hệ thống để duy trì đặc tính truyền dẫn và độ cách ly mong muốn. Trong danh mục này có các lựa chọn trải từ 135 MHz - 175 MHz, 330 MHz - 403 MHz, 698 MHz - 960 MHz đến các dải cao như 4 GHz - 8 GHz, 7 GHz - 12.4 GHz và 11 GHz - 18 GHz.

Thông số tiếp theo là suy hao chèn và VSWR. Suy hao chèn thấp giúp giảm tổn hao trên đường tín hiệu, còn VSWR phù hợp hỗ trợ phối hợp trở kháng tốt hơn trong hệ 50 Ohms. Ngoài ra, độ cách ly giữa các cổng cũng rất quan trọng vì nó ảnh hưởng trực tiếp đến khả năng giảm rò tín hiệu không mong muốn và mức bảo vệ cho các khối nhạy cảm phía sau.

Với các hệ thống phát công suất lớn, người dùng cần xem kỹ thêm mức công suất mà circulator có thể chịu được. Đây là khác biệt đáng kể giữa các model: có sản phẩm phù hợp cho cấu hình mức vừa, nhưng cũng có model được thiết kế cho tải công suất cao hơn nhiều trong các ứng dụng vô tuyến chuyên dụng.

Phân bổ dải tần và công suất trong danh mục

Danh mục hiện có nhiều lựa chọn từ dải thấp đến dải cao, giúp thuận tiện khi triển khai từ hệ thống vô tuyến truyền thống đến các ứng dụng vi ba. Chẳng hạn, Fairview SFC1317S phù hợp với vùng 135 MHz - 175 MHz, trong khi Fairview SFC3340S và SFC3846S phục vụ các dải 330 MHz - 403 MHz và 380 MHz - 460 MHz. Với các hệ thống hoạt động quanh 700 MHz đến 1 GHz, người dùng có thể tham khảo Fairview SFC6996S hoặc SFC8096.

Ở vùng tần số cao hơn, các model như Fairview FMCR1002, FMCR1004, FMCR1006, FMCR1008 và FMCR1011 mở rộng khả năng lựa chọn từ 1.7 GHz đến 18 GHz. Đây là điểm hữu ích cho các bài toán đo kiểm, dẫn truyền tín hiệu RF băng rộng hoặc tích hợp tuyến vi ba có yêu cầu đầu nối SMA Female hoặc SMA theo cấu hình thiết bị.

Về công suất, sự khác biệt giữa các model khá rõ. Ví dụ, SFC1020 và SFC8096 phù hợp mức 10 W, nhiều model FMCR ở dải GHz có mức 50 W, trong khi SFC3340S, SFC4552S, SFC1317S đạt 150 W. Đáng chú ý, SFC3846S và SFC6996S là những lựa chọn nổi bật khi hệ thống cần xử lý công suất tới 1000 W trong dải tần tương ứng.

Gợi ý lựa chọn theo nhu cầu triển khai

Nếu mục tiêu là xây dựng hoặc bảo vệ tuyến RF công suất lớn ở dải VHF/UHF, nên ưu tiên các model có công suất chịu đựng cao, suy hao chèn thấp và độ cách ly ổn định. Trong trường hợp này, các model như SFC3846S, SFC6996S hoặc SFC4552S có thể là điểm bắt đầu phù hợp để đánh giá theo dải tần vận hành thực tế.

Nếu hệ thống làm việc trong vùng GHz cho thiết bị đo lường, mô-đun thử nghiệm hoặc cụm truyền dẫn vi ba, các model FMCR có thể phù hợp hơn nhờ mở rộng lên 2 GHz - 4 GHz, 4 GHz - 8 GHz, 7 GHz - 12.4 GHz và 11 GHz - 18 GHz. Khi đó, việc đồng bộ đầu nối và đường ghép nối cũng rất quan trọng; người dùng có thể xem thêm đầu nối chuyển đổi RF để hoàn thiện cấu hình lắp đặt.

Trong các kiến trúc chia, kết hợp hoặc định tuyến tín hiệu phức tạp hơn, circulator thường không hoạt động riêng lẻ mà đi cùng các phần tử ghép nối khác. Tùy thiết kế hệ thống, có thể cần tham khảo thêm bộ chia nguồn hoặc công tắc viễn thông để tối ưu tuyến tín hiệu tổng thể.

Thương hiệu và một số model tiêu biểu

Trong danh mục này, Fairviewmicrowave là hãng tiêu biểu với nhiều model phủ rộng dải tần và mức công suất khác nhau. Điểm đáng chú ý là sự đa dạng từ các dòng dùng cho vùng tần số dưới 1 GHz như SFC1317S, SFC3340S, SFC3846S, SFC4552S, SFC6996S, SFC8096 đến các model GHz như SFC1020 và loạt FMCR.

Một vài ví dụ dễ hình dung gồm Fairview SFC1020 cho dải 1 GHz - 2 GHz với công suất 10 W, Fairview FMCR1004 cho dải 2 GHz - 4 GHz với mức 50 W, hay Fairview FMCR1008 cho dải 7 GHz - 12.4 GHz. Với các ứng dụng cần công suất lớn hơn ở dải thấp hơn, SFC3846S hoặc SFC6996S là những model đáng chú ý nhờ mức chịu công suất cao và độ cách ly phù hợp cho các bài toán RF công nghiệp.

Lưu ý khi tích hợp vào hệ thống

Để circulator vận hành hiệu quả, cần đảm bảo đúng hướng kết nối giữa các cổng theo sơ đồ ứng dụng của hệ thống. Việc lắp sai chiều có thể làm giảm hiệu quả định hướng tín hiệu hoặc khiến công suất phản xạ không được dẫn tới vị trí mong muốn. Ngoài ra, toàn bộ tuyến nên đồng nhất trở kháng 50 Ohms để hạn chế mismatch và tránh phát sinh suy hao không cần thiết.

Người dùng cũng nên kiểm tra điều kiện cơ khí như kiểu đầu nối, không gian lắp đặt và cách tản nhiệt nếu làm việc ở công suất cao. Trong môi trường đo kiểm hoặc vận hành liên tục, việc chọn đúng dải tần, công suất dự phòng hợp lý và cấu hình ghép nối phù hợp sẽ giúp hệ thống ổn định hơn về lâu dài.

Kết luận

Với các hệ thống RF cần định hướng tín hiệu, giảm tác động của phản xạ và bảo vệ thiết bị phía sau, circulator là một linh kiện có giá trị thực tế cao. Danh mục Bộ truyền tín hiệu (Circulators) hiện cung cấp nhiều lựa chọn theo dải tần, mức công suất và kiểu đầu nối, phù hợp cho nhu cầu từ tích hợp viễn thông đến đo lường, thử nghiệm và vận hành công nghiệp.

Khi lựa chọn, nên bắt đầu từ dải tần làm việc, mức công suất thực tế, yêu cầu độ cách ly và sự tương thích cơ khí trong hệ thống. Nếu cần mở rộng cấu hình, bạn cũng có thể kết hợp tham khảo các linh kiện RF liên quan để xây dựng tuyến tín hiệu đồng bộ và phù hợp hơn với ứng dụng cụ thể.
