Trong các hệ thống RF, viễn thông và đo kiểm tần số cao, việc phân phối tín hiệu từ một nguồn đến nhiều nhánh mà vẫn giữ được độ ổn định là yêu cầu rất phổ biến. Đây là lúc Bộ chia nguồn (Power Dividers) trở thành một thành phần quan trọng, giúp tách công suất tín hiệu theo cấu hình mong muốn để phục vụ kiểm thử, ghép nối thiết bị và xây dựng tuyến đo.

Không chỉ xuất hiện trong phòng lab, bộ chia nguồn còn được dùng trong các bài toán tích hợp hệ thống, đánh giá đặc tính mạch và triển khai tín hiệu trong môi trường kỹ thuật chuyên nghiệp. Việc chọn đúng loại thiết bị cần dựa trên dải tần làm việc, mức công suất, suy hao chèn, độ cách ly giữa các cổng và kiểu đầu nối tương thích với toàn bộ hệ thống.

Vai trò của bộ chia nguồn trong hệ thống RF và đo lường

Về nguyên lý, bộ chia nguồn cho phép chia một tín hiệu đầu vào thành hai hoặc nhiều đầu ra với tỷ lệ xác định. Trong các ứng dụng viễn thông và đo điện tử, thiết bị này thường được dùng để cấp cùng một tín hiệu chuẩn cho nhiều kênh đo, chia tín hiệu đến các nhánh thử nghiệm hoặc xây dựng cấu hình so sánh song song.

Ngoài chức năng chia công suất, người dùng còn quan tâm đến khả năng duy trì độ cân bằng biên độ và pha giữa các cổng. Đây là yếu tố ảnh hưởng trực tiếp đến độ chính xác của phép đo, đặc biệt trong các ứng dụng kiểm thử anten, đánh giá tuyến RF hoặc hiệu chuẩn thiết bị đo tần số cao.

Những tiêu chí cần xem khi chọn bộ chia nguồn

Tiêu chí đầu tiên là dải tần làm việc. Một bộ chia dùng cho tín hiệu vài trăm MHz sẽ khác đáng kể so với thiết bị dùng đến hàng chục GHz. Nếu chọn sai dải tần, hệ thống có thể gặp suy hao tăng cao, mất cân bằng tín hiệu hoặc phản xạ lớn tại các cổng.

Bên cạnh đó, các thông số như công suất đầu vào tối đa, suy hao chèn, VSWR và độ cách ly giữa các cổng cũng cần được xem xét đồng thời. Trong môi trường đo kiểm, việc phối hợp bộ chia với đầu nối chuyển đổi phù hợp cũng rất quan trọng để tránh phát sinh sai số do không tương thích cơ khí hoặc điện.

Nếu hệ thống cần kiểm soát phản xạ tốt hơn ở từng nhánh, người dùng có thể cân nhắc kết hợp cùng bộ cách ly RF trong những cấu hình phù hợp. Cách tiếp cận này đặc biệt hữu ích khi chuỗi thiết bị có nhiều phần tử nhạy với trở kháng hoặc yêu cầu độ ổn định tín hiệu cao.

Một số dòng thiết bị tiêu biểu trong danh mục

Ở nhóm ứng dụng RF và viễn thông, Fairviewmicrowave là một trong những hãng thường được quan tâm nhờ các model phục vụ dải tần cao. Ví dụ, Bộ chia Fairviewmicrowave MPR26M-2 sử dụng đầu nối 3.5 mm và làm việc tới 26.5 GHz, phù hợp cho các bài toán kiểm thử tín hiệu vi ba, nơi yêu cầu băng thông rộng và kết nối ổn định.

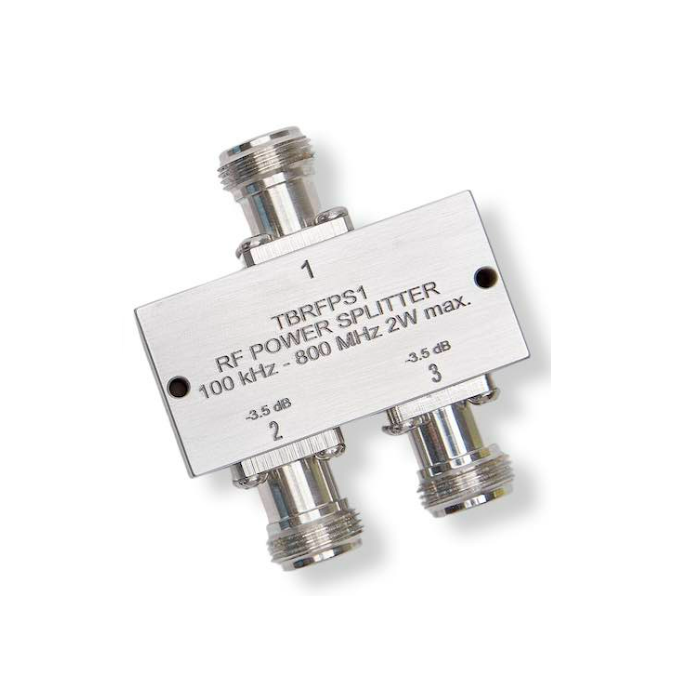

Với các nhu cầu trải rộng từ tần số thấp đến trung bình, Tekbox cung cấp những lựa chọn dễ tiếp cận hơn cho môi trường EMC, phòng thử nghiệm và đo kiểm điện tử. Bộ chia nguồn Tekbox TBRFPS1 có dải tần từ 0,1 đến 800 MHz, trong khi TBRFPS4 mở rộng đến 5 – 3000 MHz, phù hợp với các cấu hình chia tín hiệu cho nhiều phép đo thực tế.

Ở phân khúc thiết bị đo kiểm chuyên sâu, Bộ chia nguồn KEYSIGHT 11667A (DC ~ 18 GHz) là ví dụ điển hình cho nhu cầu làm việc trong dải rộng với độ ổn định cao. Những model như vậy thường được cân nhắc khi người dùng cần tích hợp với hệ thống đo hiện có của KEYSIGHT hoặc các tuyến kiểm thử đòi hỏi tính lặp lại tốt.

Phân biệt bộ chia nguồn RF với bộ chia điện áp chuyên dụng

Mặc dù cùng mang ý nghĩa “chia”, nhưng không phải thiết bị nào trong danh mục cũng phục vụ đúng một kiểu ứng dụng. Với RF và viễn thông, bộ chia nguồn chủ yếu làm việc trên tín hiệu cao tần, quan tâm đến suy hao, trở kháng, pha và độ cách ly giữa các cổng.

Trong khi đó, một số thiết bị của HILO-test lại thiên về nhiệm vụ chia điện áp xung hoặc điện áp cao để phục vụ đo kiểm cao áp. Chẳng hạn, HILO-test PVD 10-2 và PVD 10-3 là các thiết bị chia điện áp xung với tỷ lệ chia khác nhau, còn các model HVT 40 RCR đến HVT 300 RCR phù hợp hơn cho bài toán đo điện áp cao băng rộng. Đây là nhóm sản phẩm chuyên dụng, không nên thay thế trực tiếp cho bộ chia nguồn RF thông thường.

Ứng dụng thực tế trong phòng thí nghiệm và tích hợp hệ thống

Trong phòng lab RF, bộ chia nguồn thường được dùng để cấp tín hiệu từ một máy phát đến nhiều đường đo, hỗ trợ so sánh đáp tuyến giữa các thiết bị hoặc tạo cấu hình kiểm thử song song. Thiết bị cũng có thể đóng vai trò trung gian trong các bài toán hiệu chuẩn, đo suy hao tuyến hoặc đánh giá mức mất cân bằng giữa các kênh.

Ở góc độ tích hợp hệ thống, bộ chia nguồn thường đi cùng các thành phần như cáp đồng trục, đầu nối, bộ cách ly hoặc công tắc viễn thông để tạo thành một chuỗi phân phối và định tuyến tín hiệu hoàn chỉnh. Việc lựa chọn đồng bộ các phần tử này giúp hệ thống hoạt động ổn định hơn, đồng thời giảm nguy cơ sai số khi mở rộng cấu hình đo.

Lưu ý khi triển khai và vận hành

Khi đưa bộ chia nguồn vào hệ thống, cần kiểm tra kỹ trở kháng danh định, chuẩn đầu nối và mức công suất vận hành thực tế. Một model có dải tần phù hợp nhưng đầu nối không tương thích hoặc khả năng chịu công suất không đủ vẫn có thể gây giới hạn cho toàn bộ chuỗi đo.

Ngoài ra, nên đánh giá điều kiện sử dụng theo mục tiêu cụ thể: đo kiểm trong phòng thí nghiệm, thử nghiệm EMC, chia tín hiệu cho nhiều máy thu hay phục vụ tuyến điện áp cao chuyên dụng. Với các ứng dụng đòi hỏi độ chính xác cao, người dùng nên ưu tiên những model có dữ liệu rõ ràng về suy hao chèn, VSWR, tracking giữa các cổng và độ ổn định theo dải tần làm việc.

Kết luận

Bộ chia nguồn là linh kiện quan trọng trong nhiều hệ thống viễn thông, RF và đo lường điện tử, từ các cấu hình chia tín hiệu cơ bản đến những bài toán kiểm thử chuyên sâu. Tùy theo môi trường sử dụng, người dùng có thể lựa chọn các model dải rộng cho đo RF, các giải pháp tần số cao cho phòng lab vi ba hoặc các thiết bị chia điện áp chuyên dụng cho ứng dụng cao áp.

Nếu cần tìm đúng thiết bị cho tuyến đo của mình, hãy bắt đầu từ dải tần, công suất, kiểu kết nối và yêu cầu độ chính xác của hệ thống. Cách chọn theo đúng bài toán ứng dụng sẽ giúp khai thác hiệu quả danh mục sản phẩm và giảm rủi ro khi tích hợp thực tế.
