Dòng điện NI

Trong các hệ thống đo lường, giám sát và điều khiển công nghiệp, tín hiệu dòng thường được ưu tiên khi cần truyền dữ liệu ổn định, chống nhiễu tốt và phù hợp với môi trường làm việc thực tế. Với các ứng dụng như xuất lệnh điều khiển 0~20 mA, thu thập tín hiệu cảm biến dòng hoặc theo dõi tải AC, việc lựa chọn đúng module sẽ ảnh hưởng trực tiếp đến độ chính xác, khả năng tích hợp và độ tin cậy của toàn bộ hệ thống.

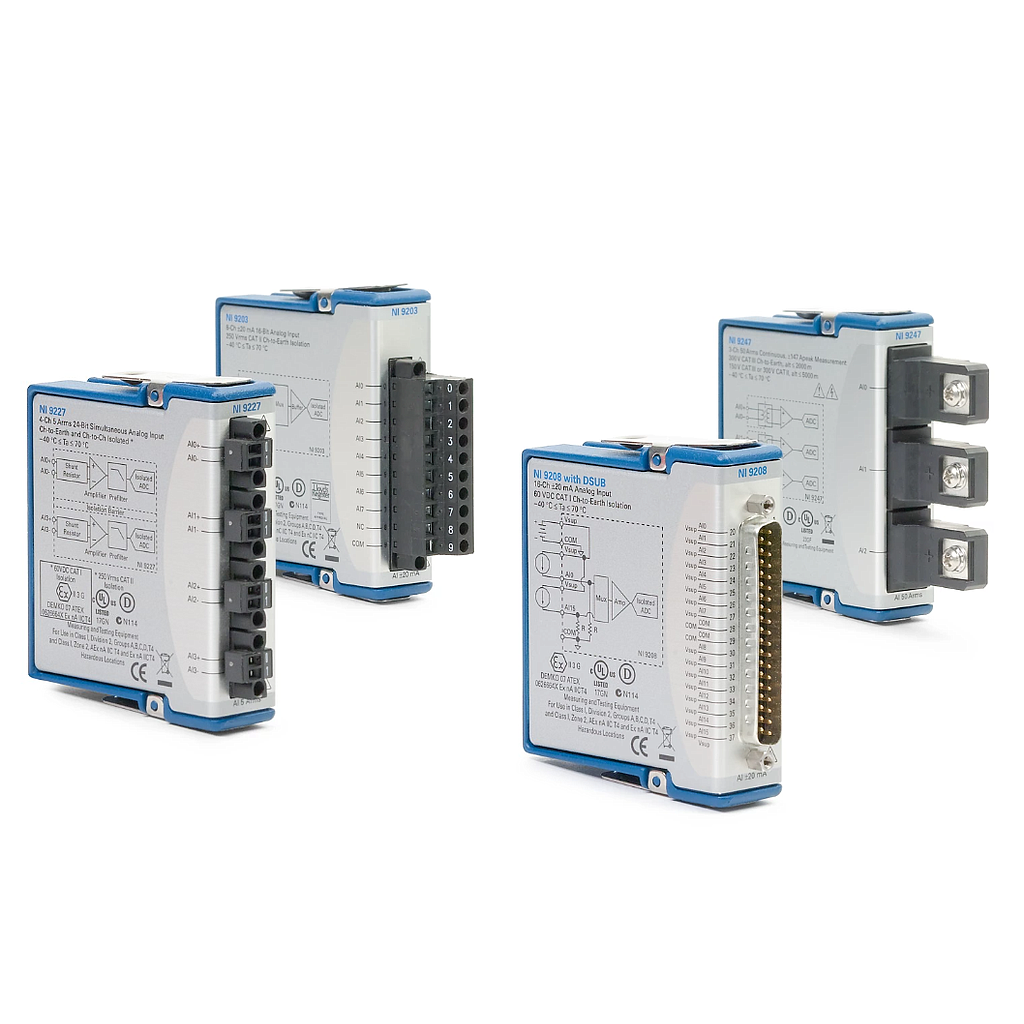

Danh mục Dòng điện tập trung vào các module thu thập và xuất tín hiệu dòng của NI, phù hợp cho nền tảng CompactDAQ, CompactRIO và một số cấu hình sbRIO. Đây là nhóm thiết bị thường được dùng trong bài toán DAQ và điều khiển, nơi người dùng cần kết nối cảm biến, bộ chấp hành hoặc thiết bị hiện trường bằng giao tiếp analog theo chuẩn dòng.

Vai trò của module dòng trong hệ thống thu thập dữ liệu và điều khiển

So với tín hiệu điện áp, dòng điện thường được sử dụng khi cần truyền tín hiệu qua khoảng cách xa hoặc trong môi trường có nhiều nhiễu điện từ. Chuẩn 0~20 mA và dải đo lưỡng cực như -20 mA đến 20 mA xuất hiện phổ biến trong tự động hóa, giám sát quy trình và các hệ thống kiểm thử công nghiệp.

Trong thực tế, nhóm sản phẩm này có thể chia thành hai hướng chính: module đầu vào dòng để đo tín hiệu từ cảm biến hoặc mạch hiện trường, và module đầu ra dòng để phát lệnh điều khiển tới van, biến tần, bộ truyền tín hiệu hoặc các thiết bị chấp hành tương thích. Nếu ứng dụng của bạn cần làm việc song song với tín hiệu khác, có thể tham khảo thêm nhóm module điện áp để xây dựng cấu hình đo lường đầy đủ hơn.

Nhóm module đầu ra dòng: phù hợp cho điều khiển analog

Với bài toán xuất tín hiệu điều khiển dạng dòng, các model như NI-9265 và NI-9266 là những lựa chọn tiêu biểu trong hệ sinh thái C Series. Các phiên bản này hỗ trợ dải đầu ra 0~20 mA, độ phân giải 16-bit, đồng thời cung cấp nhiều tùy chọn kết nối như screw terminal, spring terminal hoặc D-SUB để phù hợp với cách đi dây và tủ điều khiển thực tế.

Ví dụ, NI-9265 là module đầu ra dòng 4 kênh với tốc độ cập nhật cao, phù hợp khi cần điều khiển analog nhanh hơn trong các hệ CompactDAQ hoặc CompactRIO. Trong khi đó, NI-9266 cung cấp 8 kênh đầu ra, thích hợp cho ứng dụng cần số lượng kênh lớn hơn trên cùng một module, giúp tối ưu không gian và khả năng mở rộng.

Một số phiên bản còn có lớp phủ conformal coating hoặc thiết kế enclosed, hữu ích khi thiết bị phải làm việc trong môi trường công nghiệp có bụi, độ ẩm hoặc điều kiện vận hành khắt khe hơn. Việc chọn đúng kiểu đầu nối cũng rất quan trọng, vì nó ảnh hưởng đến tốc độ lắp đặt, bảo trì và độ chắc chắn của kết nối tín hiệu.

Nhóm module đầu vào dòng: đo tín hiệu quá trình và dòng tải

Ở chiều ngược lại, module đầu vào dòng được dùng để số hóa tín hiệu từ transmitter, cảm biến hoặc mạch giám sát dòng. Trong danh mục này, các model như NI-9253, sbRIO-9253, sbRIO-9208 và sbRIO-9227 phục vụ các nhu cầu đo khác nhau, từ dòng DC mức mA đến dòng AC mức Arms.

NI-9253 và sbRIO-9253 phù hợp cho các ứng dụng đo dòng trong dải -20 mA đến 20 mA với độ phân giải 24-bit, thích hợp khi cần độ chi tiết tốt trong thu thập dữ liệu. Với các hệ thống cần giám sát nhiều kênh cùng lúc, sbRIO-9208 mang đến cấu hình đầu vào single-ended số lượng lớn, còn sbRIO-9227 lại phù hợp hơn cho bài toán đo dòng AC tới 5 Arms.

Điểm cần lưu ý là không phải mọi ứng dụng đo dòng đều giống nhau. Một hệ thống giám sát tín hiệu vòng dòng từ transmitter sẽ có yêu cầu khác với bài toán theo dõi dòng tải hoặc phân tích tín hiệu biến thiên nhanh. Vì vậy, số kênh, kiểu cách ly, tốc độ lấy mẫu và loại kết nối nên được cân nhắc đồng thời thay vì chỉ nhìn vào dải đo.

Tiêu chí chọn module dòng phù hợp

Khi chọn thiết bị, trước hết cần xác định rõ bạn đang cần đo dòng hay xuất dòng. Đây là bước cơ bản nhưng rất quan trọng vì hai nhóm module phục vụ hai nhiệm vụ hoàn toàn khác nhau trong hệ thống. Sau đó, hãy xem xét số lượng kênh cần dùng hiện tại và khả năng mở rộng trong tương lai để tránh phải thay đổi cấu hình quá sớm.

Tiếp theo là dải tín hiệu và tốc độ cập nhật hoặc lấy mẫu. Với ứng dụng điều khiển, tốc độ cập nhật của đầu ra có thể là yếu tố then chốt. Với ứng dụng thu thập dữ liệu, độ phân giải 24-bit, kiểu đo vi sai hay single-ended, cùng mức cách ly giữa kênh hoặc với đất sẽ ảnh hưởng đến chất lượng tín hiệu và độ an toàn khi vận hành.

Ngoài ra, người dùng cũng nên cân nhắc nền tảng phần cứng đang sử dụng. Một số model hỗ trợ CompactDAQ và CompactRIO, trong khi một số khác được định hướng cho sbRIO. Nếu hệ thống còn cần đọc ghi tín hiệu khác ngoài analog dòng, nhóm đầu vào/ra đa chức năng hoặc I/O kỹ thuật số có thể là phần bổ sung cần thiết trong cùng hệ thống.

Một số khác biệt thực tế giữa các model tiêu biểu

Trong nhóm đầu ra, NI-9265 thường phù hợp khi cần 4 kênh với tốc độ cập nhật cao hơn, còn NI-9266 phù hợp khi ưu tiên số lượng kênh 8 kênh và linh hoạt về kiểu đầu nối D-SUB hoặc screw terminal. Sự khác biệt này có ý nghĩa rõ ràng trong thiết kế tủ điện, wiring harness và chiến lược bảo trì tại hiện trường.

Ở nhóm đầu vào, NI-9253 và sbRIO-9253 hướng đến đo dòng mA với tốc độ lấy mẫu theo kênh cao, trong khi sbRIO-9208 lại nghiêng về cấu hình nhiều kênh hơn nhưng tốc độ thấp hơn. SbRIO-9227 nổi bật ở khả năng đo dòng AC theo đơn vị Arms, do đó phù hợp với các bài toán giám sát năng lượng hoặc theo dõi tải điện thay vì chỉ đọc tín hiệu quá trình chuẩn mA.

Nếu môi trường làm việc có rung động, độ ẩm hoặc nguy cơ ăn mòn, phiên bản conformal coated có thể đáng cân nhắc. Ngược lại, trong các tủ điều khiển tiêu chuẩn, phiên bản không phủ bảo vệ vẫn có thể đáp ứng tốt nếu điều kiện lắp đặt và bảo vệ tổng thể đã được kiểm soát phù hợp.

Ứng dụng phổ biến trong công nghiệp và kiểm thử

Module dòng được dùng rộng rãi trong các hệ thống tự động hóa quy trình, máy chuyên dụng, băng chuyền, trạm test và các bài toán thu thập dữ liệu hiện trường. Đầu ra dòng thường đóng vai trò phát tín hiệu điều khiển tới thiết bị chấp hành, còn đầu vào dòng giúp đọc trạng thái cảm biến hoặc tín hiệu phản hồi từ thiết bị ngoại vi.

Trong môi trường R&D và kiểm thử, các module này cũng rất hữu ích khi cần mô phỏng tín hiệu hiện trường hoặc ghi nhận tín hiệu từ nhiều điểm đo với độ phân giải cao. Khi hệ thống có thêm nhu cầu kết nối truyền thông với PLC, remote I/O hoặc thiết bị hiện trường khác, nhóm bus giao tiếp công nghiệp sẽ là phần mở rộng đáng quan tâm.

Lựa chọn đúng để xây dựng hệ thống ổn định và dễ mở rộng

Danh mục Dòng điện phù hợp cho người dùng đang tìm module chuyên dụng để đo hoặc xuất tín hiệu dòng trong hệ sinh thái NI. Thay vì chọn theo tên model đơn lẻ, cách tiếp cận hiệu quả hơn là xác định rõ vai trò tín hiệu, nền tảng phần cứng, số kênh, tốc độ và điều kiện lắp đặt ngay từ đầu.

Khi các tiêu chí đó được làm rõ, việc đối chiếu giữa NI-9265, NI-9266, NI-9253, sbRIO-9208 hay sbRIO-9227 sẽ trở nên đơn giản và sát nhu cầu hơn. Đây cũng là cách giúp hệ thống thu thập dữ liệu và điều khiển vận hành ổn định, dễ tích hợp và thuận tiện cho mở rộng về sau.
