Độ biến dạng, Áp suất và Lực NI

Trong các bài toán đo kiểm cơ điện, tín hiệu từ cảm biến độ biến dạng, áp suất và lực thường có biên độ nhỏ, dễ bị ảnh hưởng bởi nhiễu và sai số lắp đặt. Vì vậy, việc chọn đúng phần cứng thu thập dữ liệu không chỉ giúp đọc tín hiệu ổn định hơn mà còn tạo nền tảng tốt cho giám sát, thử nghiệm và điều khiển trong môi trường công nghiệp hoặc phòng thí nghiệm.

Danh mục này tập trung vào các mô-đun và thiết bị của NI phục vụ đo strain/bridge input, phù hợp với các cấu hình quarter bridge, half bridge và full bridge. Đây là nhóm thiết bị thường được dùng khi làm việc với load cell, cảm biến áp suất dạng cầu điện trở, cảm biến lực và các ứng dụng theo dõi biến dạng trên kết cấu, chi tiết máy hoặc bệ thử.

Vai trò của thiết bị đo strain/bridge trong hệ đo lường công nghiệp

Các cảm biến đo lực, áp suất và độ biến dạng thường phát ra tín hiệu theo tỉ lệ mV/V hoặc điện áp vi sai rất nhỏ. Để khai thác chính xác các tín hiệu này, hệ thống đo cần có khả năng kích cầu, hoàn thiện cầu đo, lọc nhiễu và lấy mẫu đồng bộ giữa nhiều kênh nếu ứng dụng cần so sánh tải, phân bố lực hoặc dao động cơ học theo thời gian.

Khác với các bài toán đo tín hiệu thông dụng như điện áp hay các tín hiệu từ dòng điện, tín hiệu strain/bridge đòi hỏi phần cứng chuyên dụng hơn. Điều này đặc biệt quan trọng khi cần độ ổn định dài hạn, độ phân giải cao hoặc ghi nhận các biến thiên nhanh trong thử nghiệm tải động.

Các nền tảng thiết bị nổi bật trong danh mục

Danh mục hiện diện nhiều lựa chọn theo từng kiến trúc hệ thống. Với môi trường kiểm thử hiệu năng cao dựa trên PXI, các mô-đun như NI PXIe-4339, NI PXIe-4331 và NI PXIe-4330 phù hợp cho nhu cầu nhiều kênh, tốc độ lấy mẫu từ mức trung bình đến cao, đồng thời hỗ trợ các cấu hình cầu đo phổ biến. Đây là hướng phù hợp cho bench test, kiểm thử R&D hoặc hệ thống đo đa kênh yêu cầu đồng bộ tốt.

Nếu triển khai gần hiện trường hoặc cần thiết bị đặt trên máy, dòng FieldDAQ như NI FD-11637 mang lại hướng tiếp cận phù hợp cho môi trường công nghiệp hơn, với khả năng đo strain/bridge nhiều kênh và tốc độ lấy mẫu cao. Trong khi đó, các mô-đun C Series như NI-9237, NI-9236, NI sbRIO-9237 hay NI sbRIO-9236/sbRIO-9235 phù hợp khi xây dựng hệ thống CompactDAQ hoặc CompactRIO gọn hơn, thuận tiện cho tích hợp OEM, máy chuyên dụng và ứng dụng điều khiển phân tán.

Phân loại theo cấu hình cầu đo và cách sử dụng

Một trong những tiêu chí quan trọng nhất là cấu hình bridge mà cảm biến đang sử dụng. Nhiều mô-đun trong danh mục hỗ trợ quarter bridge, half bridge và full bridge, nhờ đó linh hoạt hơn khi làm việc với các loại load cell hoặc cảm biến áp suất cầu điện trở. Một số model như NI-9236 hoặc NI sbRIO-9236/sbRIO-9235 lại thiên về quarter bridge với điện trở cầu cụ thể, phù hợp khi cấu hình cảm biến đã được xác định rõ từ đầu.

Ngoài ra, người dùng cũng nên chú ý đến số kênh đo và kiểu kết nối phía trước. Chẳng hạn, các model 4 kênh như NI-9237 hoặc sbRIO-9237 phù hợp với máy nhỏ, trạm thử hoặc cụm đo độc lập; trong khi các model 8 kênh như PXIe-4339, PXIe-4331, PXIe-4330 hay FD-11637 hỗ trợ mở rộng tốt hơn cho hệ đa điểm đo. Kiểu đầu nối D-SUB, RJ50 hay spring terminal cũng ảnh hưởng trực tiếp đến tốc độ lắp đặt, độ chắc chắn dây nối và tính thuận tiện khi bảo trì.

Những tiêu chí nên cân nhắc khi chọn thiết bị

Với ứng dụng thực tế, lựa chọn đúng không chỉ dừng ở số kênh. Người dùng nên đánh giá đồng thời các yếu tố như dải tín hiệu đầu vào, tốc độ lấy mẫu, mức cách ly, độ phân giải ADC và khả năng hỗ trợ TEDS nếu cần nhận dạng cảm biến nhanh. Với các thử nghiệm rung, tải biến thiên nhanh hoặc đo xung lực, tốc độ lấy mẫu cao là yếu tố cần ưu tiên. Ngược lại, với các bài toán giám sát tải tĩnh hoặc biến dạng chậm, tính ổn định và khả năng tích hợp hệ thống có thể quan trọng hơn.

Bên cạnh đó, nền tảng phần cứng đang sử dụng cũng là điểm cần xác định sớm. Nếu hệ thống của bạn xoay quanh CompactDAQ hoặc CompactRIO, nhóm C Series sẽ thuận tiện hơn. Nếu cần mở rộng sang các tín hiệu khác trong cùng hệ đo, có thể tham khảo thêm danh mục đầu vào/ra đa chức năng hoặc I/O kỹ thuật số để hoàn thiện hệ thống điều khiển và thu thập dữ liệu.

Một số sản phẩm tiêu biểu để tham khảo

Trong nhóm PXI, NI PXIe-4331 là lựa chọn đáng chú ý khi cần 8 kênh đo strain/bridge với tốc độ lấy mẫu cao hơn, phù hợp cho các ứng dụng phân tích đáp ứng động. NI PXIe-4330 và NI PXIe-4339 cũng là các phương án phù hợp khi cần 8 kênh, hỗ trợ nhiều cấu hình cầu đo và dải đầu vào phục vụ các bài toán đo lực hoặc biến dạng trong thử nghiệm cơ khí.

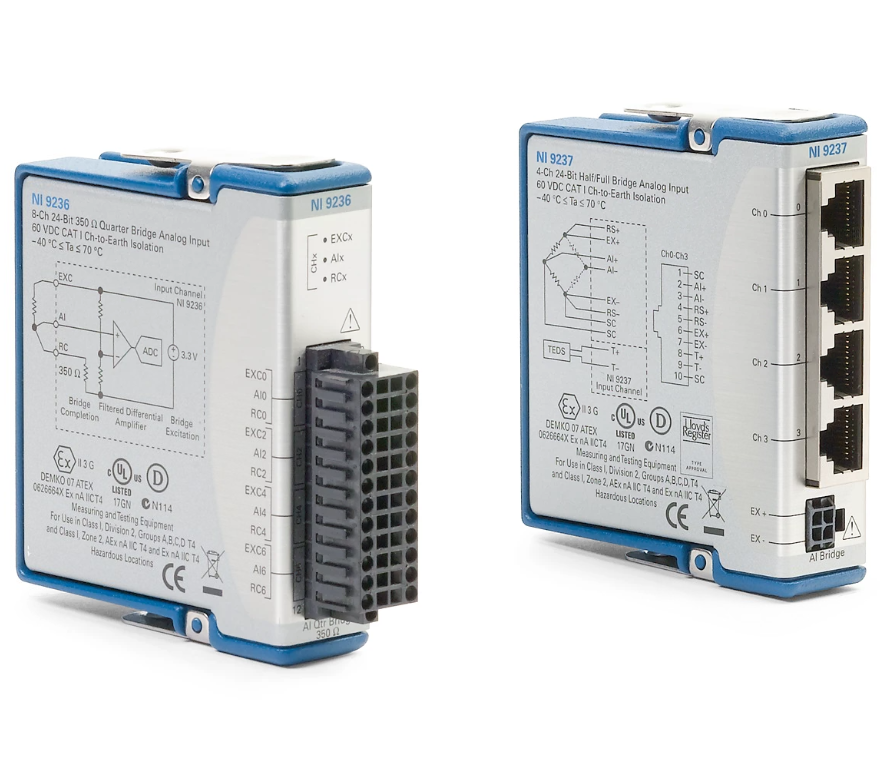

Ở nhóm C Series, NI-9237 là mô-đun quen thuộc cho hệ CompactDAQ/CompactRIO nhờ hỗ trợ quarter, half và full bridge, đồng thời có các phiên bản đầu nối D-SUB hoặc RJ50 để phù hợp cách đi dây thực tế. Với ứng dụng quarter bridge chuyên biệt, NI-9236 hoặc NI sbRIO-9236/sbRIO-9235 là những lựa chọn gọn gàng khi cần nhiều kênh hơn trên nền tảng CompactRIO. Nếu cần đặt thiết bị gần hiện trường và vẫn duy trì hiệu năng đo tốt, NI FD-11637 là phương án đáng cân nhắc trong hệ sinh thái này.

Ứng dụng thường gặp của nhóm thiết bị này

Thiết bị trong danh mục thường xuất hiện trong các hệ đo lực nén, lực kéo, cân tải, giám sát áp suất bằng cảm biến cầu điện trở, theo dõi biến dạng trên dầm, khung, trục hoặc bề mặt kết cấu. Trong nghiên cứu và phát triển, chúng còn được dùng ở bệ thử vật liệu, thử nghiệm tuổi thọ, đánh giá ứng suất và kiểm chứng thiết kế cơ khí.

Ở môi trường sản xuất, dữ liệu từ cảm biến strain/bridge có thể được đưa vào hệ thống giám sát chất lượng, cảnh báo quá tải hoặc vòng điều khiển máy. Khi kết hợp với phần cứng truyền thông và điều khiển phù hợp, đây là nền tảng hữu ích để xây dựng các hệ đo tự động, trạm kiểm tra cuối dây chuyền hoặc giải pháp theo dõi trạng thái thiết bị theo thời gian thực.

Kết luận

Để đo chính xác các tín hiệu liên quan đến lực, áp suất và biến dạng, điều quan trọng là chọn đúng mô-đun theo loại cảm biến, cấu hình cầu đo, số kênh và nền tảng triển khai. Danh mục này tập hợp các lựa chọn chuyên dụng của NI cho nhiều kiến trúc khác nhau, từ PXI hiệu năng cao đến C Series và FieldDAQ dùng gần hiện trường.

Nếu bạn đang xây dựng hệ thử nghiệm, máy đo chuyên dụng hoặc hệ thống giám sát cơ điện, việc so sánh theo cấu hình bridge, tốc độ lấy mẫu và khả năng tích hợp sẽ giúp rút ngắn thời gian lựa chọn. Từ đó, hệ đo có thể vận hành ổn định hơn và phù hợp hơn với nhu cầu mở rộng về sau.
