Đơn vị đo nguồn NI

Trong các bài toán kiểm tra điện tử, không ít ứng dụng đòi hỏi thiết bị vừa cấp nguồn ổn định vừa đo được đáp ứng của linh kiện hoặc mạch trong cùng một quy trình. Khi cần kiểm tra đặc tính I-V, xác minh rò dòng, đánh giá tiêu thụ công suất hoặc tự động hóa phép đo nhiều kênh, Đơn vị đo nguồn là nhóm thiết bị đặc biệt phù hợp.

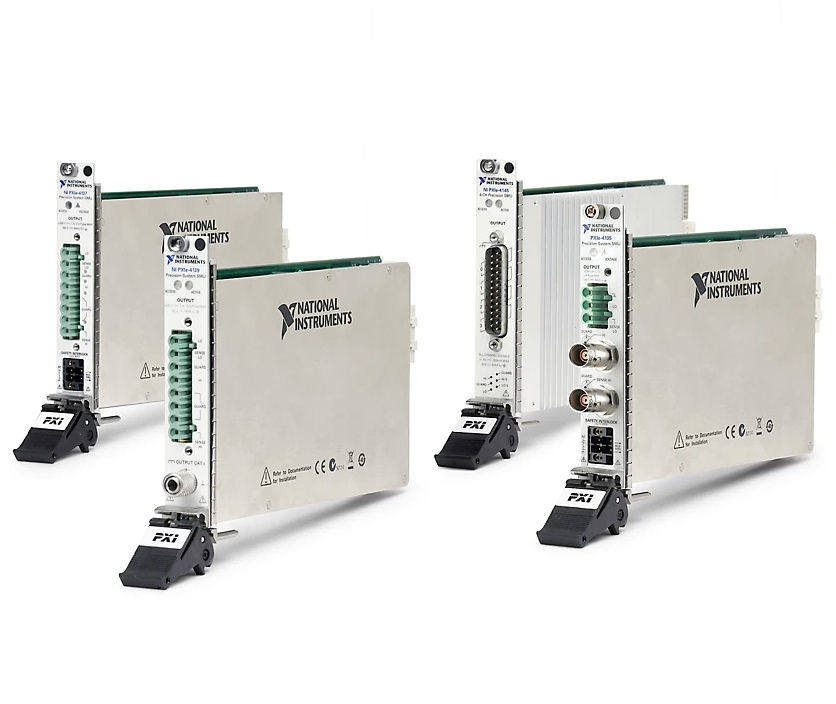

Danh mục này tập trung vào các SMU của NI, được sử dụng trong môi trường PXI/PXIe cho các hệ thống kiểm tra và đo lường điện tử. Điểm mạnh của nhóm thiết bị này nằm ở khả năng kết hợp giữa chức năng source và measure trong cùng một mô-đun, giúp rút gọn cấu hình hệ thống, tăng tính lặp lại và thuận lợi hơn khi mở rộng kiểm tra tự động.

Vai trò của đơn vị đo nguồn trong hệ thống kiểm tra điện tử

Khác với nguồn DC thông thường, SMU không chỉ tạo điện áp hoặc dòng điện mà còn đồng thời đo lại chính đại lượng đầu ra hoặc phản hồi từ thiết bị cần kiểm tra. Nhờ đó, kỹ sư có thể thực hiện nhiều tác vụ như quét điện áp, đo dòng rò, xác minh đặc tuyến tải, kiểm tra linh kiện bán dẫn hoặc đánh giá mạch công suất mức thấp đến trung bình trong cùng một nền tảng.

Trong môi trường sản xuất, phòng thí nghiệm R&D hay kiểm tra cuối dây chuyền, việc tích hợp SMU vào khung PXI/PXIe giúp hệ thống gọn hơn và dễ đồng bộ với các thiết bị khác. Khi cần kết hợp thêm đo dạng sóng hoặc định tuyến tín hiệu, người dùng cũng có thể tham khảo máy hiện sóng NI hoặc công tắc NI để hoàn thiện hệ thống kiểm tra.

Những tiêu chí quan trọng khi chọn SMU

Tiêu chí đầu tiên là dải điện áp và dòng điện phù hợp với thiết bị cần kiểm tra. Với các ứng dụng đặc tính hóa IC, cảm biến hoặc mạch tín hiệu nhỏ, dải điện áp vừa phải nhưng độ nhạy dòng cao thường quan trọng hơn công suất lớn. Ngược lại, khi làm việc với tải có dòng cao hơn, người dùng cần ưu tiên mô-đun có khả năng source/sink mạnh hơn.

Một yếu tố khác là số kênh trên mỗi mô-đun. Hệ thống kiểm tra song song thường cần nhiều kênh để tăng thông lượng, trong khi các phép đo chuyên sâu lại có thể ưu tiên số kênh ít hơn nhưng công suất hoặc độ nhạy cao hơn. Ngoài ra, độ nhạy dòng, khả năng sink công suất và tính năng SourceAdapt cũng là những điểm cần cân nhắc nếu ứng dụng yêu cầu ổn định vòng điều khiển hoặc kiểm tra tải động.

Phân nhóm thiết bị theo nhu cầu ứng dụng

Trong danh mục này có thể thấy rõ sự khác biệt giữa nhóm đa kênh mật độ cao và nhóm SMU công suất hoặc độ nhạy cao hơn. Chẳng hạn, PXI Source Measure Unit NI PXIe-4163 cung cấp 24 kênh với dải điện áp đến ±24 V và dòng đến ±50 mA, phù hợp cho các bài toán kiểm tra song song số lượng lớn, nơi ưu tiên số kênh và khả năng tự động hóa nhiều điểm đo trên cùng hệ thống.

Ở mức 12 kênh, PXIe-4162 mở rộng khả năng dòng lên ±100 mA, phù hợp khi cần cân bằng giữa mật độ kênh và tải kiểm tra. Với các ứng dụng nhiều kênh nhưng cần khả năng điều khiển tín hiệu tốt hơn trên từng đường đo, đây là nhóm cấu hình thường được cân nhắc.

Đối với các phép đo cần dòng lớn hơn trên ít kênh hơn, PXIe-4147 là ví dụ nổi bật với 4 kênh, dải đến ±3 A trong vùng ±8 V. Trong khi đó, các model như PXIe-4143, PXIe-4141 hoặc PXIe-4145 phù hợp hơn cho kiểm tra linh kiện, bo mạch hoặc mạch tương tự nơi yêu cầu kết hợp giữa độ nhạy dòng và cấu hình 4 kênh linh hoạt.

Gợi ý lựa chọn theo từng bài toán đo kiểm

Nếu mục tiêu là kiểm tra nhiều DUT cùng lúc, đo rò, xác minh tiêu thụ dòng hoặc chạy test chức năng lặp lại với thông lượng cao, nên ưu tiên các model có 12 đến 24 kênh như PXIe-4162 hoặc PXIe-4163. Cách tiếp cận này giúp giảm số lượng mô-đun cần lắp và thuận tiện hơn khi mở rộng fixture kiểm tra.

Nếu bài toán thiên về đặc tính hóa chuyên sâu, quét điện áp rộng hơn hoặc xử lý tải nặng hơn, các model một kênh hoặc bốn kênh sẽ phù hợp hơn. Ví dụ, PXIe-4139 hỗ trợ dải đến ±60 V, dòng đến ±3 A và có biến thể công suất cao hơn, phù hợp cho các phép đo cần biên độ lớn hơn hoặc thử nghiệm nguồn/tải phức tạp hơn. PXIe-4138 cũng là lựa chọn đáng chú ý khi cần một kênh với dải đo rộng và khả năng làm việc trong các ứng dụng kiểm tra chuyên biệt.

Trong trường hợp hệ thống cần xác minh thêm điện áp, dòng hoặc điện trở ở các điểm độc lập ngoài kênh SMU, việc phối hợp với đồng hồ đa năng kỹ thuật số NI có thể giúp hoàn thiện chuỗi đo và tăng độ linh hoạt cho hệ thống.

Một số điểm cần lưu ý khi tích hợp vào hệ thống PXI/PXIe

Khi triển khai SMU trong hệ thống kiểm tra, điều quan trọng không chỉ là thông số từng mô-đun mà còn là cách phối hợp toàn bộ kiến trúc đo. Số lượng kênh, loại tải, tốc độ chuyển mạch, yêu cầu đồng bộ và chiến lược bảo vệ DUT đều ảnh hưởng trực tiếp đến hiệu quả vận hành thực tế.

Với các mô-đun có hỗ trợ SourceAdapt, người dùng có thêm lợi thế khi làm việc với tải có đặc tính động hoặc nhạy cảm với đáp ứng quá độ. Trong các cấu hình kiểm tra tự động, kết nối điều khiển và truyền dữ liệu cũng cần được xem xét đồng bộ; nếu hệ thống cần giao tiếp thêm với thiết bị ngoại vi, có thể tham khảo nhóm GPIB, Serial và Ethernet để mở rộng khả năng tích hợp.

Các model tiêu biểu trong danh mục

Danh mục hiện diện nhiều model đại diện cho các nhu cầu rất khác nhau. PXIe-4140 và PXIe-4141 phù hợp cho cấu hình 4 kênh ở dải ±10 V/±100 mA, trong đó phiên bản có độ nhạy cao hơn sẽ thích hợp hơn cho phép đo dòng nhỏ. PXIe-4144 và PXIe-4145 hướng đến mức ±6 V/±500 mA, phù hợp cho kiểm tra tải vừa phải trên nhiều kênh.

Ở dải ±24 V/±150 mA, PXIe-4142 và PXIe-4143 là lựa chọn phù hợp cho các ứng dụng cần điện áp rộng hơn trên 4 kênh. Còn với nhu cầu một kênh nhưng công suất và biên độ cao hơn, PXIe-4139 là đại diện đáng chú ý nhờ khả năng source/sink mạnh và độ nhạy rất cao trong một số biến thể cấu hình.

Câu hỏi thường gặp

SMU khác gì so với nguồn DC thông thường?

SMU có thể vừa cấp nguồn vừa đo điện áp hoặc dòng điện với độ kiểm soát cao hơn, phù hợp cho kiểm tra linh kiện, mạch và tự động hóa phép đo.

Nên chọn nhiều kênh hay ít kênh?

Nếu ưu tiên thông lượng và kiểm tra song song, nên chọn mô-đun nhiều kênh. Nếu cần công suất lớn hơn hoặc phép đo chuyên sâu hơn, mô-đun ít kênh thường phù hợp hơn.

Khi nào cần độ nhạy dòng rất cao?

Độ nhạy cao đặc biệt hữu ích trong đo rò, đặc tính hóa linh kiện bán dẫn, cảm biến hoặc các mạch có dòng rất nhỏ cần được quan sát chính xác.

Việc chọn đúng đơn vị đo nguồn không chỉ dựa vào điện áp hay dòng tối đa, mà còn phụ thuộc vào số kênh, độ nhạy, khả năng source/sink và cách thiết bị sẽ được tích hợp trong hệ thống kiểm tra tổng thể. Nếu đang xây dựng hoặc mở rộng nền tảng PXI/PXIe cho đo kiểm điện tử, danh mục SMU của NI là nơi phù hợp để bắt đầu so sánh cấu hình theo đúng yêu cầu ứng dụng thực tế.
