Bộ chia áp, dòng điện HV HIPOT

Trong các bài toán đo lường điện áp hoặc dòng điện, điều quan trọng không chỉ là đọc được giá trị mà còn là truyền tín hiệu về đúng tỷ lệ, ổn định và có thể kiểm soát sai số. Đây là lý do nhiều hệ thống thử nghiệm, hiệu chuẩn và phòng lab sử dụng Bộ chia áp, dòng điện như một phần tử trung gian quan trọng giữa nguồn tín hiệu và thiết bị đo.

Ở nhóm thiết bị này, người dùng thường quan tâm đến độ chính xác, độ tuyến tính, độ ổn định theo thời gian và khả năng làm việc phù hợp với trở kháng của hệ thống. Với các ứng dụng yêu cầu độ phân giải cao hoặc cần kiểm soát tỷ lệ rất nhỏ trong phép đo, bộ chia chuyên dụng thường cho kết quả đáng tin cậy hơn so với các mạch chia tự lắp.

Vai trò của bộ chia áp, bộ chia dòng trong hệ thống đo lường

Bộ chia áp và bộ chia dòng được dùng để đưa tín hiệu về mức phù hợp trước khi đưa vào thiết bị đo, hệ thống ghi nhận hoặc mạch so sánh. Trong môi trường kỹ thuật, chúng không chỉ làm nhiệm vụ giảm mức tín hiệu mà còn hỗ trợ duy trì tỷ lệ đo ổn định để phục vụ kiểm tra, hiệu chuẩn và đánh giá đặc tính điện.

Với các phép đo đòi hỏi độ chính xác cao, đặc biệt trong phòng thí nghiệm hoặc khu vực R&D, chất lượng của bộ chia ảnh hưởng trực tiếp đến kết quả cuối cùng. Một bộ chia được thiết kế tốt sẽ giúp giảm tác động của tải, hạn chế trôi nhiệt và giữ độ tuyến tính tốt trong dải làm việc phù hợp.

Những yếu tố thường gây sai số khi sử dụng

Sai số trên bộ chia thường xuất phát từ nhiều nguyên nhân cộng gộp. Phổ biến nhất là dung sai linh kiện, sự thay đổi giá trị theo nhiệt độ và ảnh hưởng của trở kháng đầu vào từ thiết bị nhận tín hiệu. Khi các yếu tố này không được tính đến từ đầu, tỷ lệ chia thực tế có thể lệch so với giá trị mong muốn.

Trong ứng dụng AC hoặc các phép đo nhạy, điện dung và điện cảm ký sinh cũng có thể làm thay đổi tổng trở của mạch chia. Ngoài ra, sai lệch còn xuất hiện khi thiết bị làm việc lâu trong môi trường nhiệt độ biến động, hoặc khi ghép nối với các dụng cụ đo không phù hợp như đồng hồ vạn năng có đặc tính đầu vào khác với giả thiết thiết kế ban đầu.

Một nguyên nhân khác thường bị bỏ qua là chu kỳ hiệu chuẩn. Dù là bộ chia dùng cho kiểm tra thông thường hay cho mục tiêu tham chiếu, việc kiểm tra định kỳ vẫn cần thiết để xác nhận độ ổn định hiện tại của thiết bị trong hệ thống đo.

Tiêu chí lựa chọn phù hợp theo nhu cầu sử dụng

Khi chọn bộ chia áp, dòng điện, người dùng nên bắt đầu từ yêu cầu ứng dụng thay vì chỉ nhìn vào model. Các câu hỏi quan trọng gồm: cần đo tín hiệu ở mức điện áp nào, mức chính xác mong muốn ra sao, làm việc trong phòng lab hay hiện trường, và thiết bị phía sau có trở kháng đầu vào như thế nào.

Đối với các ứng dụng hiệu chuẩn hoặc đo tỷ lệ chính xác, nên ưu tiên các dòng có thông tin rõ ràng về độ tuyến tính, độ ổn định ngắn hạn và dài hạn, cũng như đặc tính điện trở vào và điện áp vào tối đa. Nếu dùng trong chuỗi thiết bị kiểm thử chuyên sâu, việc đồng bộ với các hệ đo khác như máy kiểm tra đặc tính linh kiện bán dẫn, SMU cũng cần được xem xét để tránh sai lệch do ghép nối.

Ngoài ra, môi trường vận hành cũng rất quan trọng. Hệ thống làm việc liên tục, có phát nhiệt hoặc có nhiễu điện từ sẽ cần bộ chia ổn định hơn và cấu trúc cơ điện chắc chắn hơn so với các ứng dụng kiểm tra không thường xuyên.

Gợi ý một số dòng bộ chia điện áp tiêu biểu

Trong danh mục này, IET LABS là hãng đáng chú ý với các dòng bộ chia điện áp phục vụ đo lường chính xác và hiệu chuẩn. Tùy từng yêu cầu, người dùng có thể tham khảo các cấu hình Kelvin-Varley hoặc các series thiết kế cho mục đích tinh chỉnh tỷ lệ điện áp với độ phân giải cao.

Một số model tiêu biểu có thể kể đến như Bộ chia điện áp Kelvin-Varley IETLAB RV722, IETLAB KVD-500, IETLAB 1455 Series, IETLAB DP 1211 & DP 1311 và KVD-700. Trong đó, KVD-500 được công bố có độ chính xác điện trở từ 0.01% tới 1%, còn 1455 Series có thông tin về độ tuyến tính và trở kháng vào để người dùng dễ đối chiếu với yêu cầu hệ thống.

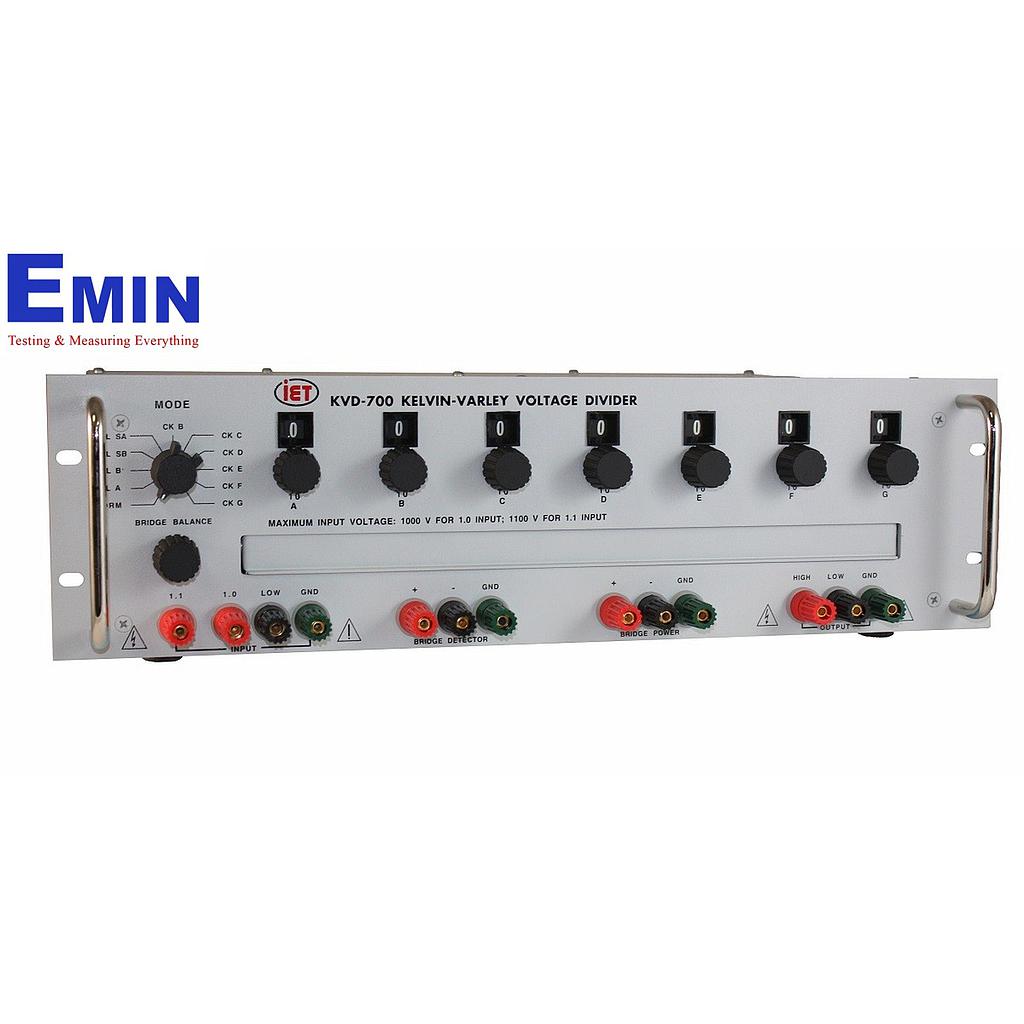

Với nhu cầu khắt khe hơn, KVD-700 là ví dụ cho nhóm bộ chia điện áp chính xác cao, nơi các thông số về độ phân giải, độ ổn định tuyến tính và điện áp đầu vào tối đa được chú trọng. Các model như vậy phù hợp hơn cho môi trường cần kiểm soát chặt sai số phép đo thay vì chỉ chia áp thông thường.

Cách giảm sai lệch trong quá trình vận hành thực tế

Để hạn chế sai số, trước hết cần chọn đúng thiết bị cho đúng dải làm việc. Bộ chia nên được sử dụng trong điều kiện điện áp, công suất và tải phù hợp với khuyến nghị của nhà sản xuất. Nếu hệ đo có tải đầu vào thấp hơn dự kiến, tỷ lệ chia thực tế có thể thay đổi và làm kết quả không còn phản ánh đúng giá trị cần đo.

Một giải pháp hiệu quả là kiểm tra toàn bộ chuỗi đo thay vì chỉ đánh giá riêng bộ chia. Thiết bị đo phía sau, dây nối, đầu nối và điều kiện nhiệt độ xung quanh đều có thể ảnh hưởng đến kết quả. Trong các hệ thống liên quan đến đo điện trở hoặc kiểm tra nối đất, việc tham khảo thêm nhóm thiết bị đo điện trở đất - điện trở suất cũng hữu ích để hiểu rõ hơn về tác động của điện trở và tiếp xúc trong phép đo thực tế.

Bên cạnh đó, nên duy trì quy trình hiệu chuẩn định kỳ, đặc biệt với thiết bị dùng làm chuẩn tham chiếu. Đây là cách xác nhận rằng độ tuyến tính, độ ổn định và tỷ lệ chia vẫn còn nằm trong giới hạn chấp nhận của ứng dụng.

Khi nào nên dùng bộ chia chuyên dụng thay vì mạch chia thông thường?

Trong các ứng dụng đơn giản, mạch chia thông thường có thể đáp ứng nhu cầu cơ bản. Tuy nhiên, khi cần độ lặp lại tốt, sai số thấp và khả năng truy xuất kết quả đáng tin cậy, bộ chia chuyên dụng có lợi thế rõ ràng hơn nhờ cấu trúc tối ưu, vật liệu ổn định hơn và thông tin kỹ thuật đầy đủ hơn để đánh giá.

Điều này đặc biệt quan trọng trong môi trường nghiên cứu, hiệu chuẩn, kiểm tra linh kiện, hoặc các hệ thống mà tín hiệu sau chia được dùng để so sánh và ra quyết định kỹ thuật. Khi đó, chi phí đầu tư cho thiết bị chuyên dụng thường được bù lại bằng chất lượng dữ liệu đo và độ ổn định lâu dài của cả hệ thống.

Kết luận

Bộ chia áp, dòng điện là nhóm thiết bị nhỏ về kích thước nhưng có ảnh hưởng lớn đến chất lượng phép đo. Việc lựa chọn đúng không chỉ dựa trên tên model mà cần nhìn vào độ chính xác, độ ổn định, trở kháng, điều kiện vận hành và khả năng tương thích với toàn bộ hệ thống đo.

Nếu bạn đang tìm giải pháp cho phòng lab, hiệu chuẩn hoặc đo kiểm điện tử chính xác, nên ưu tiên các dòng thiết bị có thông tin kỹ thuật rõ ràng và phù hợp với mục tiêu sử dụng thực tế. Cách tiếp cận này giúp tối ưu độ tin cậy của phép đo và giảm rủi ro sai lệch trong quá trình vận hành lâu dài.
