Máy đo tọa độ CMM ZEISS

Trong kiểm soát chất lượng cơ khí chính xác, có nhiều chi tiết không thể đánh giá đầy đủ chỉ bằng các dụng cụ đo cầm tay. Khi bề mặt có biên dạng phức tạp, kích thước lớn hoặc cần kiểm tra tương quan hình học giữa nhiều điểm, máy đo tọa độ CMM trở thành giải pháp đo lường quan trọng trong phòng QC, phòng đo kiểm và dây chuyền sản xuất.

Nhóm thiết bị này phù hợp cho nhu cầu đo kích thước 3 chiều, kiểm tra độ lặp lại, đối chiếu sai lệch hình học và hỗ trợ truy xuất dữ liệu đo. Tùy theo kích thước phôi, yêu cầu độ chính xác và cấu hình đầu dò, doanh nghiệp có thể lựa chọn hệ CMM tiêu chuẩn, CMM cỡ lớn hoặc mở rộng bằng các phụ kiện đầu đo phù hợp.

Vai trò của máy CMM trong đo kiểm cơ khí

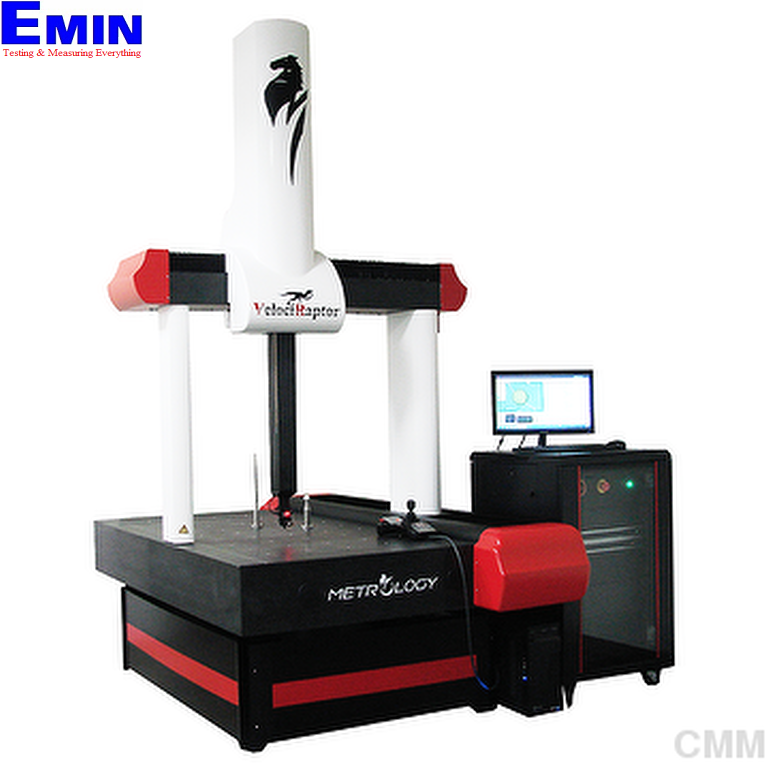

CMM là thiết bị đo tọa độ trong không gian ba chiều, cho phép xác định vị trí các điểm trên chi tiết và từ đó tính ra kích thước, khoảng cách, độ song song, độ vuông góc, độ phẳng hay nhiều đặc tính hình học khác. So với phương pháp đo thủ công, cách tiếp cận này đặc biệt hữu ích khi cần kiểm tra nhiều đặc trưng trên cùng một chi tiết mà vẫn duy trì tính nhất quán.

Trong thực tế, máy thường được dùng để kiểm tra khuôn, đồ gá, chi tiết gia công chính xác, linh kiện có bề mặt phức tạp hoặc các phôi kích thước lớn. Với những công việc đo cơ bản, doanh nghiệp vẫn có thể kết hợp thêm thước cặp, panme hoặc dụng cụ đo đơn giản khác; còn khi cần dữ liệu hình học 3D chi tiết hơn, CMM là lựa chọn phù hợp hơn.

Các yếu tố cần quan tâm khi chọn máy đo tọa độ CMM

Tiêu chí đầu tiên là dải đo theo trục X, Y, Z. Nếu đo các chi tiết có kích thước lớn, hành trình máy phải đủ rộng để tránh giới hạn không gian làm việc. Ví dụ, dòng Máy CMM Hexagon Glory Touch 12.30.10 có hành trình lớn và tải trọng chi tiết tối đa đáng kể, phù hợp với các ứng dụng đo kiểm chi tiết cỡ lớn trong nhà máy cơ khí.

Bên cạnh đó, người dùng cần xem xét sai số cho phép, độ phân giải, tải trọng bàn máy, yêu cầu khí nén và không gian lắp đặt. Với các hệ cỡ lớn như dòng Kryton Jaten JT-10108L, JT-121210L hoặc JT-353510L, kích thước tổng thể và khối lượng phôi tối đa là những thông số ảnh hưởng trực tiếp đến phương án triển khai trong xưởng và quy trình vận hành thực tế.

Một điểm thường bị bỏ qua là tính phù hợp giữa thân máy, đầu dò và chương trình đo. Nếu chỉ quan tâm đến dải đo mà chưa đánh giá chiến lược lấy điểm, khả năng tiếp cận bề mặt hoặc loại chi tiết cần đo, hiệu quả đầu tư có thể không tương xứng với nhu cầu thực tế.

Phụ kiện đầu đo ảnh hưởng trực tiếp đến chất lượng phép đo

Hiệu năng của CMM không chỉ nằm ở thân máy mà còn phụ thuộc nhiều vào hệ đầu dò và kim đo. Với các chi tiết có rãnh nhỏ, lỗ hẹp hoặc vùng đo khó tiếp cận, việc chọn đúng đường kính đầu bi, chiều dài và kiểu ren của kim đo có thể quyết định khả năng lấy dữ liệu ổn định.

Trong danh mục này có thể tham khảo các phụ kiện như kim đo Renishaw A-5000-7800, kim đo MITUTOYO A-5000-8663, kim đo MITUTOYO A-5003-1345 hoặc kim đo CMM Renishaw A-5000-9685. Đây là những ví dụ cho thấy cùng một hệ máy đo, người dùng có thể cần các cấu hình đầu đo khác nhau để đáp ứng bài toán đo chi tiết nhỏ, vùng sâu hoặc bề mặt cần tiếp xúc chính xác hơn. Ngoài ra, giá đỡ đầu dò Renishaw SH25-2 cũng là thành phần hỗ trợ quan trọng trong việc hoàn thiện cụm đầu đo.

Một số hãng được quan tâm trong hệ sinh thái CMM

Ở nhóm thiết bị này, người dùng thường tìm kiếm giải pháp từ các hãng có hiện diện mạnh trong đo lường công nghiệp như Hexagon, MITUTOYO, Renishaw, ZEISS hoặc Jaten. Mỗi hãng có thế mạnh riêng về cấu hình máy, phụ kiện đầu dò, hệ đo kiểm và khả năng đáp ứng cho từng phân khúc ứng dụng.

Hexagon thường được quan tâm ở các hệ máy CMM phục vụ kiểm tra chi tiết cơ khí và khuôn mẫu. MITUTOYO và Renishaw xuất hiện nhiều trong hệ phụ kiện đầu dò, kim đo và các thành phần liên quan đến phép đo tiếp xúc. Với nhu cầu đo chi tiết kích thước lớn, Jaten là cái tên đáng chú ý nhờ các model có dải đo rộng theo nhiều trục, phục vụ tốt hơn cho các phôi dài hoặc kết cấu lớn.

Khi nào nên chọn CMM cỡ lớn?

Nếu doanh nghiệp cần đo các chi tiết có kích thước vượt quá khả năng của máy CMM phổ thông, việc chuyển sang cấu hình cỡ lớn là cần thiết. Những model như Kryton Jaten JT-151510L, JT-161610L, JT-252510L hay JT-353510L cho thấy phạm vi ứng dụng hướng đến các phôi dài, cụm kết cấu lớn hoặc chi tiết cần đo trực tiếp mà không muốn chia nhỏ công đoạn kiểm tra.

Nhóm máy này phù hợp với các nhà máy gia công kết cấu, khuôn lớn, chi tiết máy hoặc các ứng dụng cần kiểm tra nhiều điểm trên bề mặt rộng. Tuy nhiên, khi đầu tư CMM cỡ lớn, ngoài thông số đo còn phải tính đến nền móng, không gian xưởng, luồng di chuyển phôi, nguồn khí nén và quy trình vận hành an toàn.

Kết hợp CMM với các thiết bị đo khác để tối ưu quy trình QC

Không phải mọi phép kiểm tra đều cần đưa lên máy đo tọa độ. Trong nhiều trường hợp, doanh nghiệp sẽ tối ưu thời gian bằng cách phân tầng kiểm tra: dùng dụng cụ nhanh cho bước sàng lọc đầu vào, sau đó dùng CMM cho các đặc tính quan trọng hoặc các chi tiết yêu cầu báo cáo đo chi tiết.

Ví dụ, bề mặt dạng trụ hoặc yêu cầu kiểm tra chuyên sâu về hình học quay có thể cần phối hợp thêm máy đo độ tròn. Với các phép kiểm tra dao động, độ đảo hoặc so sánh dịch chuyển, đồng hồ so vẫn là công cụ hỗ trợ hữu ích ở công đoạn kiểm nhanh. Cách tổ chức hệ đo như vậy giúp giảm tải cho phòng CMM mà vẫn duy trì độ tin cậy của dữ liệu QC.

Lưu ý trước khi đặt mua máy đo tọa độ

Trước khi lựa chọn thiết bị, nên xác định rõ loại chi tiết cần đo, kích thước lớn nhất của phôi, dung sai mục tiêu, môi trường làm việc và mức độ tự động hóa mong muốn. Đây là cơ sở để quyết định nên ưu tiên dải đo, độ chính xác, cấu hình đầu dò hay khả năng mở rộng phụ kiện.

Ngoài máy chính, cần cân nhắc cả hệ phụ kiện đi kèm như kim đo, đầu dò, giá đỡ đầu dò và phương án thay thế khi bảo trì. Với các đơn vị cần đo nhiều dạng chi tiết khác nhau, việc chuẩn bị sẵn nhiều cấu hình đầu đo sẽ giúp rút ngắn thời gian gá đặt và hạn chế sai số phát sinh trong quá trình đo.

Lựa chọn đúng máy đo tọa độ CMM không chỉ là chọn một thiết bị đo, mà là xây dựng nền tảng kiểm soát chất lượng phù hợp với năng lực sản xuất và yêu cầu kỹ thuật của doanh nghiệp. Từ các hệ máy CMM cỡ lớn đến phụ kiện đầu dò chuyên dụng, danh mục này mang lại nhiều hướng tiếp cận để người dùng đánh giá, so sánh và từng bước hoàn thiện hệ thống đo kiểm 3D trong nhà máy.
