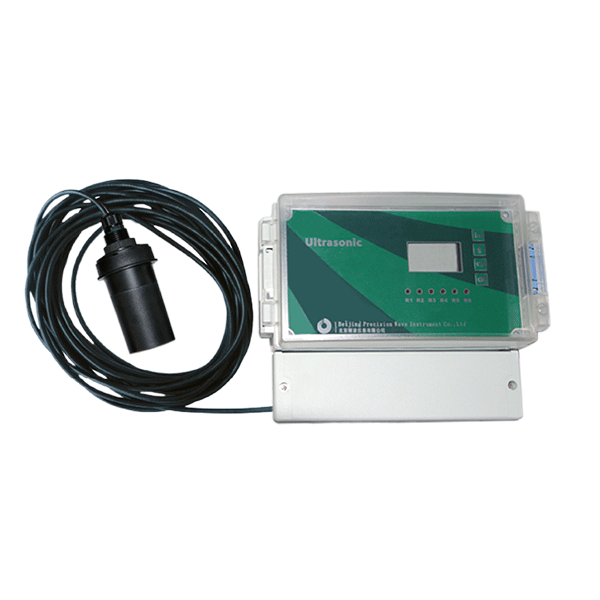

Lưu lượng kế siêu âm MULTI

Trong nhiều hệ thống cấp nước, xử lý nước, HVAC hay dây chuyền công nghiệp, nhu cầu đo lưu lượng thường đi kèm một yêu cầu rất thực tế: đo nhanh, hạn chế can thiệp vào đường ống và vẫn đủ dữ liệu để theo dõi vận hành. Đây là lý do lưu lượng kế siêu âm được quan tâm ngày càng nhiều trong môi trường B2B, đặc biệt khi cần khảo sát hiện trạng, kiểm tra hiệu suất hoặc triển khai đo lường mà không muốn cắt ống.

So với nhiều công nghệ đo dòng chảy khác, thiết bị siêu âm phù hợp cho các bài toán cần tính linh hoạt, từ dạng cầm tay phục vụ kiểm tra hiện trường đến dạng gắn cố định cho hệ thống theo dõi liên tục. Tùy ứng dụng, người dùng có thể ưu tiên kiểu không xâm lấn clamp-on, thiết bị có ngõ ra analog/xung, hoặc phiên bản hỗ trợ giao tiếp dữ liệu để tích hợp giám sát.

Vì sao lưu lượng kế siêu âm được dùng nhiều trong công nghiệp

Ưu điểm nổi bật của nhóm thiết bị này là khả năng đo lưu lượng chất lỏng thông qua sóng siêu âm, giúp giảm nhu cầu tác động cơ khí trực tiếp vào lưu chất. Với các phiên bản không xâm lấn, cảm biến được gắn bên ngoài ống, nhờ đó giảm thời gian dừng máy và thuận tiện khi cần khảo sát tạm thời hoặc kiểm tra nhiều điểm đo khác nhau.

Trong thực tế, giải pháp này đặc biệt phù hợp khi hệ thống đang vận hành ổn định, không muốn cắt ống để lắp mới đồng hồ đo. Bên cạnh đó, thiết bị siêu âm còn được chọn trong các ứng dụng cần tính cơ động, ví dụ đo kiểm lưu lượng trên nhiều tuyến ống, xác minh dữ liệu giữa các điểm trong mạng lưới hoặc kiểm tra hiệu quả bơm và tuần hoàn nước.

Các dạng thiết bị phổ biến trong danh mục

Danh mục này tập trung vào nhiều cấu hình khác nhau để phù hợp với từng nhu cầu đo. Nhóm cầm tay, di động thường được dùng cho công tác bảo trì, kiểm tra hiện trường hoặc đo đối chứng. Ví dụ, PCE có model PCE-TDS 200+ SM-ICA với bộ nhớ dữ liệu lớn, hỗ trợ nhiều cặp cảm biến cho các dải đường kính ống khác nhau, phù hợp khi cần đo tại nhiều vị trí hoặc cần lưu kết quả để phân tích sau.

Ở nhóm di động không xâm lấn, Dwyer có các model như PUB-20, PUF-1001 và PUF-1002, hướng tới nhu cầu đo lưu lượng chất lỏng trên nhiều kích thước ống khác nhau. Nếu cần giải pháp clamp-on cho hệ thống nước với ngõ ra 4-20 mA, các model Dwyer UFM2-14 và UFM2-16 là ví dụ điển hình cho ứng dụng giám sát và truyền tín hiệu về bộ điều khiển hoặc hệ SCADA.

Ngoài ra còn có các thiết bị thiên về lắp đặt chuyên dụng cho nước như PCE UFM 40PVC, UFM 50PVC, UFM 65PVC và UFM 80PVC. Những model này phù hợp cho bài toán theo dõi lưu lượng nước với giao tiếp Ethernet, PoE và các giao thức truyền dữ liệu, hữu ích khi doanh nghiệp muốn đưa dữ liệu đo vào hệ thống quản lý tập trung.

Ứng dụng thực tế của lưu lượng kế siêu âm

Lưu lượng kế siêu âm thường xuất hiện trong các hệ thống nước sạch, nước tuần hoàn, nước làm mát, HVAC, xử lý nước và một số dây chuyền chất lỏng sạch. Với thiết bị cầm tay như OMEGA FDT-25 hoặc các dòng di động của Dwyer, kỹ sư có thể nhanh chóng kiểm tra lưu lượng tại hiện trường để đối chiếu với thiết kế, phát hiện sai lệch vận hành hoặc đánh giá tình trạng bơm.

Trong các hệ thống cần theo dõi liên tục, người dùng thường quan tâm đến khả năng xuất tín hiệu 4-20 mA, xung hoặc giao tiếp dữ liệu. Đây là điểm giúp lưu lượng kế siêu âm không chỉ dừng ở vai trò đo cục bộ mà còn trở thành một phần của hệ thống giám sát năng lượng, quản lý tiện ích và tối ưu vận hành.

Nếu ứng dụng yêu cầu so sánh với các nguyên lý đo khác, người dùng cũng có thể tham khảo thêm đồng hồ đo lưu lượng dạng tuabin hoặc đồng hồ đo lưu lượng xoáy để chọn đúng nguyên lý theo môi chất, điều kiện đường ống và yêu cầu độ chính xác.

Tiêu chí chọn thiết bị phù hợp

Khi lựa chọn, yếu tố đầu tiên cần xem là đường kính ống và dải vận tốc/lưu lượng thực tế. Mỗi model chỉ phù hợp trong một khoảng kích thước nhất định. Chẳng hạn, PCE-TDS 200+ SM-ICA đi kèm hai cặp cảm biến cho nhiều dải DN khác nhau, còn các model PCE UFM PVC được tối ưu theo từng mức lưu lượng nước cụ thể.

Yếu tố tiếp theo là loại chất lỏng và điều kiện vận hành. Một số thiết bị được định hướng rõ cho nước hoặc chất lỏng sạch, trong khi một số model di động cho phép ứng dụng rộng hơn trên chất lỏng. Người dùng cũng cần kiểm tra nhiệt độ làm việc, mức bảo vệ vỏ, nguồn cấp, thời lượng pin và nhu cầu ghi dữ liệu tại chỗ hay truyền dữ liệu về hệ thống.

Nếu mục tiêu là giám sát lâu dài, hãy ưu tiên các thiết bị có ngõ ra tín hiệu hoặc giao tiếp mạng. Nếu mục tiêu là đo khảo sát và di chuyển liên tục giữa nhiều vị trí, thiết bị cầm tay hoặc bộ đo di động sẽ thực tế hơn. Trong một số bài toán chỉ cần theo dõi có/không có dòng chảy thay vì đo chính xác giá trị lưu lượng, các thiết bị giám sát như Dwyer BFS-1 cũng có thể là lựa chọn phù hợp trong hệ sinh thái đo lường.

Một số model tiêu biểu đáng tham khảo

PCE-TDS 200+ SM-ICA là lựa chọn nổi bật khi cần một bộ đo di động có khả năng lưu dữ liệu, hỗ trợ nhiều kích thước ống và làm việc trong dải nhiệt độ tương đối rộng. Đây là kiểu thiết bị phù hợp cho đội bảo trì, kỹ sư dịch vụ hoặc đơn vị cần đo kiểm tại nhiều điểm trong nhà máy.

Dwyer PUB-20, PUF-1001 và PUF-1002 phù hợp với nhu cầu đo lưu lượng siêu âm không xâm lấn, đặc biệt khi cần thiết bị có tính cơ động và thời gian pin tương đối dài. Với hệ thống nước cần tín hiệu đầu ra phục vụ điều khiển, UFM2-14 và UFM2-16 là các model nên cân nhắc. Trong khi đó, dòng PCE UFM 40PVC đến 80PVC phù hợp hơn cho ứng dụng đo nước có yêu cầu kết nối dữ liệu qua Ethernet/PoE.

Nếu doanh nghiệp đang xây dựng hệ đo lưu lượng tổng thể, ngoài công nghệ siêu âm cũng có thể cân nhắc thêm đồng hồ đo lưu lượng PD hoặc lưu lượng kế có chỉ báo cho các vị trí cần phương thức hiển thị và nguyên lý đo khác.

Những lưu ý khi lắp đặt và sử dụng

Hiệu quả đo của thiết bị siêu âm phụ thuộc nhiều vào điều kiện đường ống thực tế. Bề mặt ống, vật liệu ống, độ đầy ống, tình trạng bọt khí hoặc hàm lượng hạt rắn trong lưu chất đều có thể ảnh hưởng đến chất lượng tín hiệu. Vì vậy, ngoài việc chọn đúng model, người dùng nên chú ý vị trí lắp cảm biến, đoạn ống thẳng và điều kiện tiếp xúc giữa cảm biến với thành ống.

Đối với thiết bị clamp-on, việc sử dụng gel tiếp xúc, căn chỉnh khoảng cách cảm biến và xác lập đúng thông số đường ống là những bước quan trọng. Với ứng dụng đo di động, tính tiện lợi là lợi thế lớn, nhưng để có kết quả tin cậy, quá trình cài đặt ban đầu vẫn cần được thực hiện cẩn thận và nhất quán.

Kết luận

Với lợi thế đo không xâm lấn, linh hoạt trong triển khai và phù hợp cho nhiều bài toán kiểm tra lẫn giám sát, lưu lượng kế siêu âm là lựa chọn đáng cân nhắc trong hệ thống đo dòng chảy hiện đại. Từ các bộ đo cầm tay như OMEGA FDT-25, thiết bị di động của Dwyer đến các model chuyên cho nước của PCE, danh mục này đáp ứng nhiều nhu cầu từ khảo sát hiện trường đến tích hợp vận hành lâu dài.

Khi chọn thiết bị, nên bắt đầu từ môi chất, kích thước ống, yêu cầu tín hiệu đầu ra và cách thức sử dụng thực tế. Một lựa chọn phù hợp sẽ giúp việc đo lưu lượng trở nên hiệu quả hơn, giảm thời gian triển khai và hỗ trợ tốt cho công tác vận hành, bảo trì cũng như tối ưu hệ thống.
