Trong các thiết kế điện tử hiện đại, nhu cầu đo áp suất trực tiếp ngay trên PCB ngày càng phổ biến ở thiết bị y tế, HVAC, máy công nghiệp, hệ thống khí nén và nhiều mạch điều khiển nhúng. Việc chọn đúng cảm biến không chỉ ảnh hưởng đến độ ổn định tín hiệu mà còn liên quan đến không gian lắp đặt, kiểu áp suất cần đo và cách tích hợp với mạch xử lý.

Cảm biến áp suất gắn trên bo mạch phù hợp cho những ứng dụng cần kích thước gọn, khả năng tích hợp cao và tín hiệu đầu ra thuận tiện cho hệ thống điện tử. Đây là nhóm linh kiện được sử dụng nhiều khi nhà thiết kế muốn đưa chức năng đo áp suất vào ngay trong bo mạch thay vì dùng cảm biến rời cồng kềnh hơn.

Đặc điểm của cảm biến áp suất lắp PCB

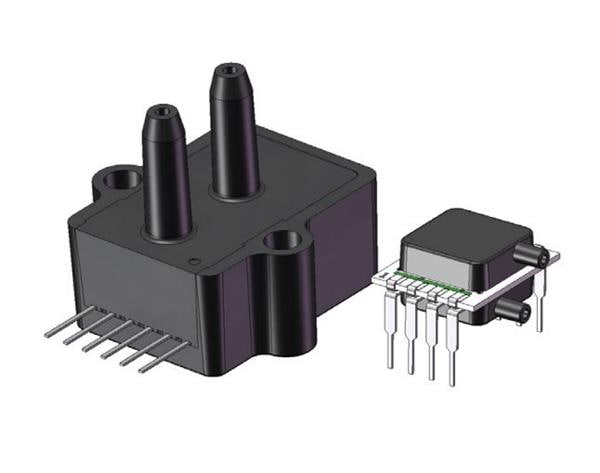

Khác với nhiều dòng đầu dò công nghiệp dạng thân ren hoặc transmitter rời, cảm biến gắn bo mạch thường được thiết kế để hàn hoặc cắm trực tiếp lên mạch điện tử. Cách tiếp cận này giúp rút gọn đường tín hiệu, giảm số lượng dây nối và hỗ trợ tối ưu không gian trong các thiết bị cần thiết kế nhỏ gọn.

Nhóm sản phẩm này có thể xuất hiện ở nhiều kiểu vỏ và mức tín hiệu khác nhau, chẳng hạn đầu ra điện áp analog, thiết kế 8 chân, hoặc cấu trúc phù hợp cho các module đo áp suất trong hệ thống OEM. Nếu đang tìm giải pháp tích hợp sâu vào thiết kế điện tử, người dùng cũng có thể tham khảo thêm danh mục cảm biến đo áp suất công nghiệp để so sánh với các dòng thiết bị lắp hiện trường.

Các kiểu đo áp suất thường gặp

Khi lựa chọn, điều quan trọng đầu tiên là xác định kiểu áp suất mà hệ thống cần đo. Trong thực tế, cảm biến gắn trên bo mạch thường xuất hiện ở ba nhóm phổ biến: áp suất tuyệt đối, áp suất gauge và áp suất chênh lệch. Mỗi nhóm phục vụ một bài toán khác nhau nên không thể thay thế hoàn toàn cho nhau.

Ví dụ, các model như Infineon SP000700780 hoặc Amphenol NPC-410-015A-1-N thuộc hướng đo áp suất tuyệt đối, phù hợp khi cần tham chiếu theo chân không chuẩn. Trong khi đó, Amphenol NPC-1220-100G-3-S đại diện cho phép đo gauge, còn Amphenol NPC-1220-005D-1-S phù hợp với bài toán đo chênh áp nhỏ. Nếu ứng dụng của bạn tập trung vào tham chiếu tuyệt đối, có thể xem thêm nhóm cảm biến, bộ chuyển đổi áp suất tuyệt đối.

Tiêu chí chọn cảm biến theo ứng dụng thực tế

Một lựa chọn phù hợp thường bắt đầu từ dải áp suất đo. Trong dữ liệu sản phẩm tiêu biểu của danh mục này có thể thấy dải đo khá đa dạng, từ mức thấp như 0Psi đến 005Psi ở model vi sai, đến các mức cao hơn như 0psi đến 100psi hoặc dải kPa cho ứng dụng điện tử. Điều này cho thấy danh mục phù hợp cho cả bài toán đo áp thấp lẫn các hệ thống cần giám sát áp suất rộng hơn.

Bên cạnh dải đo, kỹ sư cũng cần xem xét kiểu đầu ra, điện áp làm việc của mạch và cách hiệu chuẩn tín hiệu ở tầng xử lý sau cảm biến. Với các hệ thống nhúng, đầu ra analog theo điện áp thường dễ tích hợp vào ADC của vi điều khiển, nhưng vẫn cần lưu ý mức tín hiệu thực tế, độ phân giải bộ chuyển đổi và nhiễu trên bo mạch.

Ngoài ra, kiểu đóng gói và sơ đồ chân cũng ảnh hưởng trực tiếp đến quá trình thiết kế PCB. Các dòng 8-Pin CDIP hoặc 8-Pin DSOF trong danh mục cho thấy sự khác biệt về định hướng lắp ráp, hàn linh kiện và bố trí cơ khí. Đây là yếu tố đặc biệt quan trọng nếu sản phẩm cần sản xuất hàng loạt hoặc đặt trong không gian hẹp.

Một số dòng sản phẩm tiêu biểu trong danh mục

Danh mục này tập trung nhiều lựa chọn từ Amphenol với các series phù hợp cho nhiều nhu cầu đo áp suất trên bo mạch. Có thể kể đến Amphenol NPA-730B-030D, NPA-730B-02WG, NPA-700M-10WG, NPA-730B-015G, NPA-700M-05WG hoặc NPA-300M-005G. Những model này thường được quan tâm trong các thiết kế OEM cần cảm biến gọn, dễ tích hợp và phục vụ từng dải đo cụ thể.

Bên cạnh đó, Infineon cũng xuất hiện với model SP000700780, phù hợp cho những ứng dụng điện tử cần cảm biến áp suất tuyệt đối với đầu ra điện áp. Việc có nhiều lựa chọn từ các hãng lớn giúp người dùng thuận tiện hơn khi cân đối giữa kiểu áp suất, chuẩn đóng gói và định hướng thiết kế mạch.

Khi nào nên dùng loại gắn bo mạch thay vì cảm biến công nghiệp rời?

Cảm biến lắp PCB là lựa chọn hợp lý khi thiết bị của bạn là một cụm điện tử hoàn chỉnh, cần tiết kiệm không gian và xử lý tín hiệu ngay trên mạch. Chúng thường phù hợp với máy phân tích, thiết bị cầm tay, bộ điều khiển, hệ thống giám sát môi trường kín hoặc các module chức năng trong dây chuyền tự động hóa.

Ngược lại, nếu môi trường lắp đặt khắc nghiệt, khoảng cách từ điểm đo đến tủ điều khiển xa hoặc cần chuẩn kết nối cơ khí chuyên dụng, người dùng thường sẽ cân nhắc các cảm biến dạng công nghiệp riêng biệt. Trong một số ứng dụng liên quan đến áp suất rất thấp hoặc chân không, danh mục cảm biến và bộ chuyển đổi áp suất chân không cũng là hướng tham khảo hữu ích.

Lưu ý khi tích hợp vào thiết kế mạch

Để cảm biến hoạt động ổn định, phần thiết kế PCB cần chú ý cả mặt điện lẫn mặt cơ. Đường tín hiệu analog nên được bố trí hợp lý để hạn chế nhiễu, đặc biệt nếu cảm biến dùng cho phép đo áp thấp hoặc yêu cầu độ phân giải cao. Đồng thời, đường dẫn khí hoặc vị trí cổng áp suất cũng cần được sắp xếp sao cho không gây sai lệch trong quá trình vận hành.

Một yếu tố khác là điều kiện làm việc thực tế của hệ thống, bao gồm dao động nhiệt, rung động và môi trường khí đo. Dù cùng là cảm biến áp suất, nhưng mỗi model sẽ phù hợp hơn với một ngữ cảnh triển khai nhất định. Vì vậy, thay vì chỉ nhìn vào tên sản phẩm, nên đối chiếu đồng thời kiểu áp suất, dải đo, đóng gói và yêu cầu mạch giao tiếp.

Câu hỏi thường gặp

Cảm biến áp suất gắn trên bo mạch có dùng được cho đo chênh áp không?

Có, nếu chọn đúng model hỗ trợ đo vi sai. Ví dụ trong danh mục có Amphenol NPC-1220-005D-1-S là đại diện cho hướng ứng dụng này.

Nên chọn áp suất tuyệt đối hay gauge?

Điều đó phụ thuộc vào mốc tham chiếu của phép đo. Nếu cần so với chân không chuẩn, chọn cảm biến tuyệt đối; nếu cần so với áp suất môi trường xung quanh, cảm biến gauge thường phù hợp hơn.

Loại gắn bo mạch có phù hợp cho sản phẩm OEM không?

Rất phù hợp, đặc biệt với các thiết bị điện tử cần tích hợp cảm biến trực tiếp trên PCB để tối ưu kích thước, dây nối và kiến trúc xử lý tín hiệu.

Gợi ý lựa chọn phù hợp hơn với yêu cầu thiết kế

Khi đánh giá danh mục này, người dùng nên bắt đầu từ bài toán đo thực tế: áp suất tuyệt đối, gauge hay chênh áp; dải đo nhỏ hay lớn; đầu ra analog cần ghép với mạch nào; và giới hạn không gian trên PCB ra sao. Từ đó, việc so sánh các model như SP000700780, NPC-410-100A-1-S, NPC-1220-100G-3-S hay các dòng NPA của Amphenol sẽ rõ ràng và thực tế hơn.

Với các ứng dụng điện tử cần giải pháp đo áp suất nhỏ gọn, tích hợp trực tiếp và dễ đưa vào thiết kế OEM, cảm biến áp suất gắn trên bo mạch là nhóm sản phẩm đáng cân nhắc. Chọn đúng cảm biến ngay từ đầu sẽ giúp hệ thống ổn định hơn, rút ngắn thời gian phát triển và hạn chế các thay đổi tốn kém ở giai đoạn hoàn thiện thiết kế.
