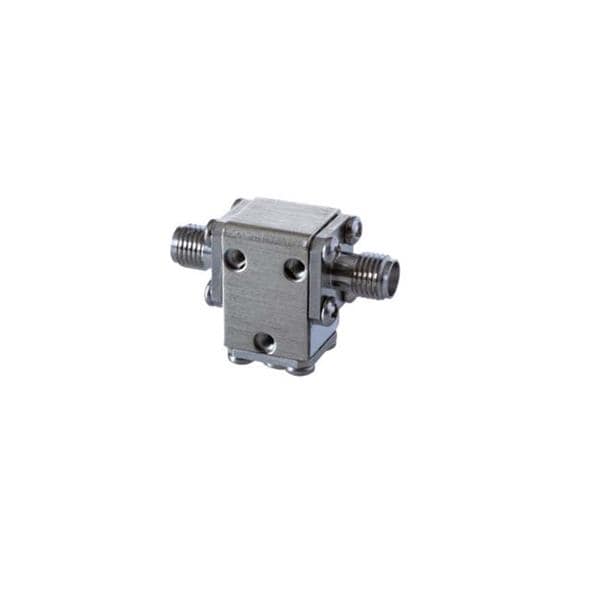

Thiết bị cách ly RF Weidmuller

Trong các hệ thống RF và vi ba, việc kiểm soát hướng truyền tín hiệu có ảnh hưởng trực tiếp đến độ ổn định, độ chính xác và tuổi thọ của toàn bộ chuỗi thiết bị. Khi cần hạn chế tín hiệu phản xạ quay ngược về nguồn phát hoặc bảo vệ các khối nhạy cảm phía trước, thiết bị cách ly RF là một thành phần rất quan trọng trong thiết kế và tích hợp hệ thống.

Danh mục này phù hợp cho các nhu cầu từ phòng thí nghiệm, kiểm thử RF, hệ thống truyền dẫn vi ba đến các ứng dụng thông tin vô tuyến chuyên dụng. Tùy băng tần, kiểu đầu nối và cấu hình một mối nối hoặc hai mối nối, người dùng có thể lựa chọn giải pháp phù hợp với bài toán suy hao ngược, bảo vệ nguồn và tối ưu đường truyền.

Vai trò của thiết bị cách ly RF trong hệ thống tần số cao

Bộ cách ly RF thường được dùng để cho phép tín hiệu đi theo một hướng ưu tiên, đồng thời giảm ảnh hưởng của công suất phản xạ theo chiều ngược lại. Trong thực tế, điều này đặc biệt hữu ích khi ghép nối nguồn phát, bộ khuếch đại, anten, tải hoặc các khối đo kiểm có trở kháng không hoàn toàn lý tưởng.

Khi tín hiệu phản xạ không được kiểm soát, hệ thống có thể gặp sai lệch phép đo, dao động không mong muốn hoặc làm tăng rủi ro cho linh kiện công suất. Vì vậy, thiết bị cách ly thường xuất hiện trong các kiến trúc RF cần độ tin cậy cao, nhất là ở dải vi ba và các ứng dụng làm việc liên tục.

Phạm vi lựa chọn theo băng tần và cấu hình

Danh mục này bao phủ nhiều dải tần khác nhau, từ vùng dưới 2 GHz đến các dải rất cao như 37 - 40 GHz hay 40 - 42 GHz. Điều đó giúp kỹ sư dễ dàng chọn thiết bị theo đúng miền hoạt động của hệ thống, thay vì phải dùng giải pháp quá rộng băng hoặc không tối ưu về kích thước và hiệu năng.

Bên cạnh loại đơn mạch, danh mục còn có các cấu hình một và hai mối nối để đáp ứng các cách bố trí đường truyền khác nhau. Khi lựa chọn, người dùng thường quan tâm đồng thời đến dải tần làm việc, kiểu đầu nối, kích thước cơ khí và điều kiện nhiệt độ môi trường, vì đây là những yếu tố ảnh hưởng trực tiếp đến khả năng lắp đặt và vận hành ổn định.

Một số dòng sản phẩm tiêu biểu trong danh mục

Ở nhóm băng tần rất cao, có thể tham khảo các model như DiTom D3I3740-2 cho dải 37.00 - 40.00 GHz hoặc DiTom D3I4042 cho dải 40.00 - 42.00 GHz. Đây là những lựa chọn phù hợp khi làm việc với hệ thống vi ba, mô-đun tần số cao hoặc các bài toán cần kiểm soát phản xạ ở dải tần hẹp và cao.

Với các ứng dụng trải rộng hơn trong dải trung cao, những model như DiTom D3I5015-1 ở dải 5.00 - 15.00 GHz hay DiTom D3I1020-3 ở dải 10.00 - 20.00 GHz mang lại thêm lựa chọn linh hoạt. Ở dải thấp hơn, các mã như DiTom D3I9517N-1 hoặc DiTom D3I9525S-2 có thể phù hợp cho hệ thống quanh vùng 950 MHz đến 1.7 GHz.

Ngoài ra, nếu cần cấu hình một và hai mối nối, người dùng có thể cân nhắc các model như DiTom D4I5964-1, DiTom D4I5459-3, DiTom D4I1722N-3 hoặc DiTom D4I1826-1. Một số ứng dụng đặc thù cũng có thể quan tâm tới dòng có màng che từ như DiTom D4I4080YMG-3, nhất là khi yêu cầu bố trí cơ khí và che chắn điện từ được đặt lên cao.

Cách chọn thiết bị cách ly RF phù hợp

Tiêu chí đầu tiên là dải tần hoạt động. Thiết bị nên được chọn sao cho dải làm việc thực tế của hệ thống nằm trọn trong vùng tần số hỗ trợ của bộ cách ly. Nếu chọn sai, hiệu quả cách ly và đặc tính truyền dẫn có thể không đáp ứng yêu cầu vận hành hoặc đo kiểm.

Tiếp theo là kiểu kết nối và định hướng lắp đặt. Nhiều model trong danh mục có cấu hình male-female, male-male hoặc female-male, vì vậy cần đối chiếu trước với cáp, đầu nối và không gian lắp cơ khí hiện có. Đây là bước nhỏ nhưng rất quan trọng để tránh phát sinh bộ chuyển đổi không cần thiết, vốn có thể làm tăng suy hao và giảm độ gọn của hệ thống.

Cuối cùng, nên xem xét thêm điều kiện nhiệt độ và kích thước tổng thể. Với các hệ thống tích hợp chặt hoặc làm việc trong môi trường thay đổi nhiệt độ, thông tin về giới hạn vận hành và kích thước thân thiết bị sẽ giúp quá trình chọn linh kiện sát thực tế hơn.

Hệ sinh thái linh kiện RF liên quan

Thiết bị cách ly thường không hoạt động độc lập mà nằm trong một chuỗi linh kiện RF hoàn chỉnh. Tùy kiến trúc hệ thống, người dùng có thể cần kết hợp thêm khớp nối RF để giám sát tín hiệu, hoặc dùng bộ chia tần khi cần phân phối công suất đến nhiều nhánh.

Trong một số ứng dụng xử lý tín hiệu hoặc chuyển đổi miền tần số, hệ thống cũng có thể đi kèm bộ chuyển đổi lên/xuống. Nếu ưu tiên giải pháp theo hãng, người dùng có thể tham khảo thêm các sản phẩm từ DiTom, đặc biệt ở nhóm linh kiện RF chuyên dụng cho nhiều dải tần khác nhau.

Ứng dụng thực tế trong đo kiểm và tích hợp hệ thống

Trong phòng lab và môi trường kiểm thử, bộ cách ly RF giúp cải thiện tính lặp lại của phép đo bằng cách giảm tác động của sóng phản xạ lên nguồn phát hoặc thiết bị đo. Đây là nhu cầu phổ biến khi làm việc với các mạch khuếch đại, bộ phát công suất, tuyến đo vi ba hoặc các khối RF có trở kháng thay đổi theo điều kiện vận hành.

Ở góc độ tích hợp hệ thống, linh kiện này còn hỗ trợ bảo vệ các khối nguồn trước những tình huống tải không ổn định hoặc phối hợp trở kháng chưa tối ưu. Với các dự án cần độ ổn định lâu dài, việc chọn đúng bộ cách ly phù hợp băng tần và giao tiếp cơ khí thường mang lại hiệu quả rõ rệt cho toàn bộ chuỗi tín hiệu.

Lưu ý khi đánh giá và đặt mua

Khi so sánh các model trong danh mục, nên bắt đầu từ yêu cầu ứng dụng thực tế thay vì chỉ nhìn vào tên sản phẩm. Một model có dải tần phù hợp, kiểu đầu nối đúng và kích thước dễ lắp đặt thường sẽ hiệu quả hơn nhiều so với lựa chọn rộng dải nhưng không đồng bộ với hệ thống.

Nếu đang xây dựng cấu hình RF hoàn chỉnh, người dùng cũng nên rà soát đồng bộ giữa thiết bị cách ly, cáp, đầu nối và các linh kiện ghép nối liên quan. Cách tiếp cận này giúp giảm rủi ro tương thích, rút ngắn thời gian triển khai và hỗ trợ lựa chọn chính xác hơn cho cả mục tiêu đo kiểm lẫn vận hành thực tế.

Việc lựa chọn thiết bị cách ly RF phù hợp không chỉ là chọn đúng dải tần, mà còn là cân bằng giữa cấu hình kết nối, môi trường làm việc và vai trò của linh kiện trong toàn bộ tuyến tín hiệu. Nếu đã xác định rõ yêu cầu ứng dụng, danh mục này sẽ là nền tảng tốt để tìm ra giải pháp phù hợp cho hệ thống RF từ mức cơ bản đến chuyên sâu.
