Dây nối đất & bện nối đất Belden

Trong hệ thống điện công nghiệp, tủ điện và cụm đấu nối công suất, một điểm tiếp địa ổn định luôn là yếu tố quan trọng để giảm rủi ro do dòng rò, hạn chế chênh lệch điện thế và hỗ trợ vận hành an toàn hơn. Khi cần triển khai kết nối đất cho thiết bị, thanh cái hoặc khung máy, nhóm dây nối đất & bện nối đất thường được lựa chọn nhờ khả năng dẫn điện tốt, dễ thi công và phù hợp với nhiều kiểu đầu nối khác nhau.

Danh mục này phù hợp cho nhu cầu lắp mới, thay thế hoặc chuẩn hóa hệ thống tiếp địa trong nhà máy, xưởng sản xuất, tủ điều khiển và các ứng dụng phân phối nguồn. Bên cạnh phần dây dẫn, việc lựa chọn đúng kiểu đầu cos, tiết diện dây và kích thước lỗ bắt bu lông cũng ảnh hưởng trực tiếp đến độ bền cơ học cũng như chất lượng tiếp xúc điện.

Vai trò của dây nối đất và bện nối đất trong hệ thống điện

Dây nối đất được dùng để tạo đường dẫn có trở kháng thấp từ thiết bị về điểm tiếp địa, giúp phân tán dòng sự cố và hỗ trợ bảo vệ con người cũng như thiết bị. Trong thực tế, hạng mục này thường xuất hiện tại tủ điện, vỏ máy, khung kim loại, thanh tiếp địa và các điểm liên kết giữa nhiều phần tử dẫn điện.

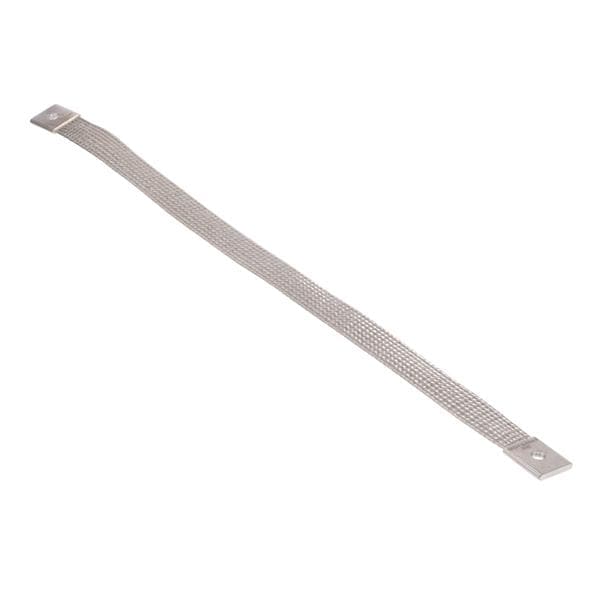

Với những vị trí cần bù rung động hoặc cần liên kết linh hoạt giữa hai phần kim loại, bện nối đất là lựa chọn đáng cân nhắc. Kết cấu dạng bện giúp mối nối linh hoạt hơn so với dây cứng, phù hợp cho cửa tủ điện, cụm máy có rung, hoặc các kết nối cần tháo lắp bảo trì định kỳ.

Khi nào cần chọn đúng đầu nối và phụ kiện đi kèm

Hiệu quả của một tuyến nối đất không chỉ phụ thuộc vào vật liệu dẫn điện mà còn nằm ở chất lượng đầu kết cuối. Nhiều ứng dụng sử dụng đầu cos dạng lug để ép vào dây, sau đó bắt chặt lên stud hoặc bu lông trên thanh tiếp địa. Cách làm này tạo bề mặt tiếp xúc ổn định, gọn và thuận tiện cho bảo trì.

Trong danh mục sản phẩm liên quan, có thể tham khảo các đầu nối từ TE Connectivity hoặc Molex cho các cấu hình bắt vít phổ biến. Một số mã tiêu biểu như TE Connectivity 710026-8, TE Connectivity 605685-1, TE Connectivity 325803-1 hay Molex 192210228 cho thấy sự đa dạng về cỡ dây, kích thước stud và kiểu hoàn thiện bề mặt, giúp người dùng dễ ghép nối với yêu cầu thực tế của hệ thống.

Những tiêu chí nên xem khi chọn dây nối đất & bện nối đất

Tiêu chí đầu tiên là tiết diện dây hoặc cỡ dây tương thích với dòng điện dự kiến và tiêu chuẩn thiết kế của hệ thống. Trong thực tế, các đầu nối đi kèm có thể hỗ trợ nhiều cỡ như 6 AWG, 3 AWG, 1 AWG, 1/0 AWG, 3/0 AWG hoặc 4/0 AWG. Việc chọn sai tiết diện có thể làm tăng nhiệt tại điểm nối hoặc khiến quá trình lắp đặt không đạt độ chắc chắn cần thiết.

Tiêu chí tiếp theo là kích thước lỗ bắt như 8 mm, 9.53 mm, 12 mm hoặc 12.7 mm. Đây là thông số cần khớp với bu lông, stud hoặc điểm đấu trên thiết bị. Ngoài ra, vật liệu như đồng hoặc hợp kim đồng cùng lớp mạ thiếc thường được ưu tiên trong các đầu lug vì hỗ trợ tiếp xúc điện tốt và phù hợp với môi trường lắp ráp công nghiệp thông dụng.

Nếu hệ thống có bố trí dây phức tạp hoặc cần đi dây đồng bộ hơn, người dùng có thể xem thêm dây kết nối hoặc cáp chuyên dụng để hoàn thiện giải pháp đấu nối tổng thể.

Một số cấu hình sản phẩm tiêu biểu để tham khảo

Ở nhóm đầu cos bắt vít cho dây công suất, TE Connectivity có nhiều mã được dùng để minh họa cho các cấu hình phổ biến. Chẳng hạn, 710026-8 sử dụng vật liệu hợp kim đồng, mạ thiếc, phù hợp với dây 3 AWG và stud 12 mm; trong khi 325305 là cấu hình power terminal cho dây 1/0 AWG, thích hợp hơn với các điểm nối công suất lớn hơn.

Với các yêu cầu khác nhau về kích thước bắt và cỡ dây, người dùng cũng có thể tham khảo TE Connectivity 276917-1, 325702, 325502 hoặc 326005-2. Ở phía Molex, các mã như 192210239 và 192210228 cho thấy lựa chọn đầu lug cho các mức dây khác nhau, thuận tiện khi cần đồng bộ phụ kiện theo cấu trúc tủ điện hoặc hệ thống phân phối nguồn hiện hữu.

Ứng dụng thực tế trong tủ điện, máy móc và hệ thống công nghiệp

Trong tủ điều khiển và tủ phân phối, dây nối đất thường được lắp giữa cánh tủ với thân tủ, giữa các thanh kim loại hoặc từ thiết bị về thanh tiếp địa chung. Ở những vị trí mở đóng thường xuyên, kết cấu bện giúp giảm ứng suất cơ học lên mối nối và hạn chế nguy cơ đứt gãy do rung hoặc gập lặp lại.

Trong máy công nghiệp, dây tiếp địa còn được dùng để liên kết vỏ máy, khung giá đỡ, cụm động lực và các thành phần kim loại lớn. Khi đi dây trong môi trường có nhiều bó cáp, việc kết hợp thêm dây buộc cáp sẽ giúp bố trí gọn hơn, hỗ trợ bảo trì và giảm nguy cơ cọ xát không cần thiết lên dây dẫn.

Lưu ý khi lắp đặt để mối nối đất ổn định hơn

Bề mặt tiếp xúc nên được làm sạch trước khi bắt đầu ép cos hoặc siết đầu nối lên điểm tiếp địa. Mối nối cơ khí cần đủ lực siết theo yêu cầu kỹ thuật của cụm đấu nối, vì siết quá lỏng có thể làm tăng điện trở tiếp xúc, còn siết quá mức có thể ảnh hưởng đến độ bền của đầu cos hoặc điểm bắt.

Ngoài ra, nên kiểm tra sự tương thích giữa cỡ dây, loại đầu lug và kích thước stud ngay từ khâu chuẩn bị vật tư. Với các hệ thống hoạt động lâu dài trong môi trường công nghiệp, lựa chọn sản phẩm từ những hãng quen thuộc như Molex hoặc TE Connectivity giúp việc chuẩn hóa phụ kiện và thay thế về sau thuận tiện hơn.

Cách tiếp cận phù hợp khi chọn mua trong danh mục này

Thay vì chỉ nhìn vào tên sản phẩm, nên bắt đầu từ nhu cầu ứng dụng: điểm nối đất ở đâu, dòng sự cố dự kiến như thế nào, cần dây mềm hay dạng bện, và đang dùng bu lông kích thước bao nhiêu. Sau đó mới đối chiếu với cỡ dây, vật liệu đầu nối, lớp mạ và kích thước lỗ bắt để thu hẹp lựa chọn.

Nếu bạn đang xây dựng hoặc nâng cấp hệ thống tiếp địa cho tủ điện, máy móc hay cụm cấp nguồn, danh mục dây nối đất và bện nối đất sẽ phù hợp hơn khi được xem như một phần của toàn bộ giải pháp đấu nối. Chọn đúng cấu hình ngay từ đầu sẽ giúp quá trình lắp đặt gọn hơn, tăng độ ổn định của điểm tiếp địa và hỗ trợ vận hành an toàn, nhất quán trong thời gian dài.
