Đầu nối bo mạch trên bo mạch & mezzanine Samtec

Trong thiết kế điện tử hiện đại, nhu cầu tăng mật độ linh kiện, rút gọn không gian lắp đặt và vẫn đảm bảo khả năng kết nối ổn định giữa các bo mạch ngày càng phổ biến. Đây là lý do các giải pháp đầu nối bo mạch trên bo mạch & mezzanine được sử dụng rộng rãi trong thiết bị công nghiệp, hệ thống nhúng, điều khiển, truyền tín hiệu và nhiều cấu hình điện tử có không gian hạn chế.

Nhóm đầu nối này phù hợp khi cần liên kết trực tiếp giữa hai PCB hoặc giữa bo mạch và cụm cáp theo cấu trúc gọn, dễ bố trí và thuận tiện cho lắp ráp. Tùy thiết kế, người dùng có thể lựa chọn dạng header, socket strip, board stacker hay các cấu hình shrouded để đáp ứng yêu cầu về bước chân, số cực, chiều cao ghép nối và phương thức lắp đặt.

Vai trò của đầu nối bo mạch trên bo mạch trong hệ thống điện tử

Khác với các đầu nối dùng cho đi dây ngoài, kết nối bo mạch trên bo mạch tập trung vào việc truyền tín hiệu hoặc nguồn giữa các PCB trong cùng một thiết bị. Cách kết nối này giúp tối ưu không gian, giảm chiều dài dây dẫn và hỗ trợ bố trí module rõ ràng hơn trong tủ điện, bộ điều khiển, thiết bị giao tiếp hoặc các cụm mạch chức năng.

Trong thực tế, cấu trúc mezzanine thường được dùng khi cần xếp chồng hoặc ghép song song nhiều bo mạch. Điều này đặc biệt hữu ích với các thiết kế cần mở rộng chức năng, thay thế module hoặc chia tách bo nguồn, bo xử lý và bo giao tiếp thành các khối độc lập để thuận tiện cho bảo trì.

Các dạng kết nối thường gặp trong danh mục này

Danh mục bao gồm nhiều cấu hình quen thuộc trong thiết kế phần cứng. Dạng board stacker thường được chọn khi cần tạo khoảng cách xác định giữa hai PCB. Trong khi đó, shrouded header phù hợp cho các vị trí yêu cầu định hướng cắm rõ ràng, hạn chế cắm lệch và hỗ trợ ghép nối ổn định hơn trong quá trình lắp ráp.

Ngoài ra còn có socket strip, ejector header hoặc các giải pháp PCB to cable connector dùng khi hệ thống cần chuyển tiếp từ bo mạch sang cáp hoặc cụm dây. Nếu bài toán của bạn thiên về kết nối dây hoàn chỉnh, có thể tham khảo thêm cáp có đầu cắm để lựa chọn giải pháp lắp đặt đồng bộ hơn.

Khi cần các chuẩn giao tiếp hình học phổ biến cho thiết bị công nghiệp, backplane hoặc liên kết tín hiệu nhiều chân, người dùng cũng thường đối chiếu với nhóm đầu nối hình chữ nhật để xác định đúng kiểu kết nối theo không gian lắp đặt và cách đi dây tổng thể.

Một số sản phẩm tiêu biểu để tham khảo

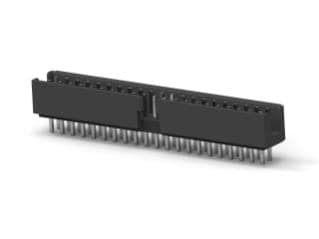

Ở nhóm 3M, có thể thấy nhiều cấu hình đại diện cho nhu cầu kết nối PCB rất khác nhau. Ví dụ, 3M 80001254129 là shrouded header 50 vị trí bước 2 mm, phù hợp với các thiết kế cần số chân tương đối lớn trong không gian gọn. Tương tự, 3M 80001254095 mang cấu hình 34 vị trí, còn 3M 80001331893 là shrouded header bước 2.54 mm cho các hệ thống sử dụng khoảng cách chân phổ biến hơn.

Nếu mục tiêu là xếp chồng bo mạch, các mã như 3M DE500012088 hoặc 3M DE500022343 là những ví dụ dễ hình dung cho nhóm board stacker. Với nhu cầu giao tiếp từ PCB sang cáp, các mã như PCB to cable connector 3M 4664-6201, Amphenol ESZH12160 hay Amphenol ELFH2422G cho thấy phạm vi ứng dụng của danh mục không chỉ dừng ở ghép PCB với PCB mà còn mở rộng sang các điểm chuyển tiếp tín hiệu trong cùng hệ thiết bị.

Một trường hợp khác là Conn IDC Connector SKT 14 POS 2.54mm Crimp ST Cable Mount Box 3M CHG-1014-001010-KEP, phù hợp cho cấu hình socket IDC gắn cáp với số vị trí vừa phải. Bên cạnh đó, 3M 80400030054 thuộc nhóm ejector header có thể hữu ích khi cần thao tác tháo lắp thuận tiện hơn trên các cụm cáp hoặc bo phụ.

Tiêu chí lựa chọn đầu nối phù hợp

Khi chọn đầu nối, trước hết cần xác định rõ kiểu ghép nối: bo mạch với bo mạch, bo mạch với cáp hay bo mạch với module mở rộng. Sau đó là các yếu tố nền tảng như số vị trí, bước chân, chiều cao ghép nối, hướng cắm thẳng và phương thức lắp như through-hole hay SMD. Đây là những thông số ảnh hưởng trực tiếp tới layout PCB và độ tương thích cơ khí.

Ngoài ra, cần cân nhắc môi trường làm việc và tần suất thao tác. Một số ứng dụng ưu tiên độ chắc chắn khi rung động, trong khi ứng dụng khác lại cần dễ thay thế, dễ tháo lắp hoặc tối ưu mật độ chân. Với các thiết kế đi kèm cụm dây hoặc dây ruy-băng, việc đối chiếu thêm với nhóm đầu nối cắm rút được có thể giúp mở rộng phương án kết nối ở cấp hệ thống.

Hãng sản xuất nổi bật trong danh mục

3M xuất hiện nổi bật trong nhóm này với nhiều cấu hình header, socket, board stacker và đầu nối cho cáp, phù hợp cho các bài toán thiết kế PCB có yêu cầu đa dạng về bước chân và số cực. Dải sản phẩm phong phú giúp kỹ sư dễ đối chiếu giữa các phương án lắp xuyên lỗ, gắn bề mặt hoặc kết nối cáp trong cùng hệ sinh thái thiết kế.

Bên cạnh đó, Amphenol cũng là cái tên đáng chú ý khi xét tới các giải pháp PCB to cable connector, phục vụ các cấu trúc kết nối chuyển tiếp giữa bo mạch và dây dẫn. Tùy yêu cầu ứng dụng, việc lựa chọn giữa các hãng nên dựa trên tính tương thích cơ khí, cấu hình chân và cách tổ chức tổng thể của hệ thống thay vì chỉ nhìn vào tên thương hiệu.

Ứng dụng thực tế trong công nghiệp và thiết bị điện tử

Đầu nối bo mạch trên bo mạch được sử dụng trong bộ điều khiển, thiết bị giao tiếp, module mở rộng I/O, bo hiển thị, bo xử lý tín hiệu và nhiều thiết bị điện tử nhúng. Trong môi trường công nghiệp, chúng giúp việc chia nhỏ hệ thống thành các module riêng trở nên rõ ràng hơn, từ đó hỗ trợ bảo trì, thay thế hoặc nâng cấp từng phần mà không phải thay toàn bộ cụm mạch.

Với các cấu hình cần kết hợp giữa bo và dây, đầu nối PCB to cable đóng vai trò cầu nối quan trọng giữa phần điện tử bên trong và hệ thống đấu nối bên ngoài. Nếu ứng dụng của bạn liên quan tới kiểm thử, đo lường hoặc cần các chuẩn kết nối chuyên biệt hơn cho hệ thống NI, có thể tham khảo thêm bộ nối hãng NI để mở rộng lựa chọn theo nền tảng thiết bị.

Lưu ý khi triển khai và đồng bộ thiết kế

Một đầu nối phù hợp không chỉ cần đúng số chân mà còn phải ăn khớp với bố cục bo mạch, chiều cao linh kiện lân cận và quy trình lắp ráp. Ở các thiết kế nhiều tầng hoặc có không gian hạn chế, sai khác nhỏ về pitch, chiều cao hoặc hướng cắm có thể dẫn tới khó khăn khi lắp thực tế. Vì vậy, nên kiểm tra đồng thời dữ liệu cơ khí của PCB, yêu cầu cáp đi kèm và không gian bao của vỏ máy.

Bên cạnh yếu tố cơ khí, độ ổn định tiếp xúc và tính nhất quán trong lắp ráp cũng rất quan trọng. Việc lựa chọn đúng cấu hình header, socket hoặc connector cho cáp ngay từ đầu sẽ giúp giảm rủi ro sửa đổi thiết kế, nhất là với sản phẩm sản xuất theo lô hoặc các hệ thống cần bảo trì định kỳ.

Kết luận

Với các hệ thống điện tử cần kết nối gọn, rõ ràng và dễ tích hợp, đầu nối bo mạch trên bo mạch & mezzanine là nhóm linh kiện rất đáng chú ý. Từ các cấu hình shrouded header, board stacker đến socket và PCB to cable connector, danh mục này đáp ứng nhiều kiểu triển khai khác nhau trong thiết kế bo mạch và thiết bị công nghiệp.

Để chọn đúng giải pháp, nên bắt đầu từ cấu trúc kết nối thực tế, không gian lắp đặt và phương án mở rộng của hệ thống. Khi đối chiếu đúng các tiêu chí này, việc tìm đầu nối phù hợp sẽ nhanh hơn và hỗ trợ tốt hơn cho cả giai đoạn thiết kế lẫn vận hành lâu dài.
